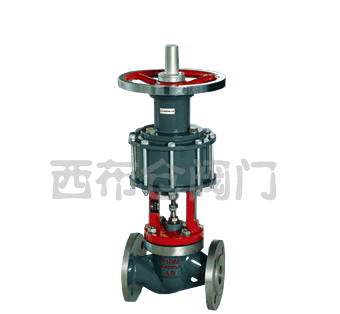

ZSPQ气动活塞切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座形成,DN20阀芯为单导向,DN25~200阀芯为双导向,具有结构简单、操作方便、使用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质,要求快速严密关闭,快速放空的自动控制系统中。
产品符合GB/T4213-92。
主要零件材料
零件名称 |
材料 |
阀体、阀盖 |
ZG270-500、ZG1Cr18Ni9Ti |
阀杆、阀芯 |
1Cr18Ni9 |
密封填料 |
V型聚四氟乙烯 |
密封垫 |
1Cr18Ni9夹石棉板 |
蜗杆 |
45 |
O型密封圈 |
耐油橡胶 |
压缩弹簧 |
60Si2Mn |
支架 |
HT270 |
蜗轮箱、蜗轮、气缸、轴承盖、活塞 |
HT200 |
推杆 |
2Cr13 |
型号及规格
类别 |
软密封 |
硬密封 | ||
常温型 |
中温型 |
高温型 |
低温型 | |
型号 |
ZSPQ-40 |
ZSPQ-40G |
ZSPQ-40G |
ZSPQ-40D |
规格 |
DN20~200 |
公称通径 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
阀座直径 mm |
26 |
43 |
43 |
52 |
62 |
79 |
94 |
115 |
145 |
166 |
216 |
可与本公司 商洽生产 | |||
额定流量系数 Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 | ||||
公称压力 MPa |
4.0(JB/T79·2-94) | ||||||||||||||
行程 mm |
16 |
25 |
40 |
60 | |||||||||||
介质温度 ℃ |
-16~150(常温);-60~450(中温);-60~550(高温);-250~60(低温); | ||||||||||||||
流量特性 |
两位快开式 | ||||||||||||||
配执行机构 |
ZSD-D |
ZSD-3 |
ZSD-5 |
ZSD-7 | |||||||||||
法兰尺寸、型式 |
按JB/T79·2-94凹式(常、中、高温);按JB/T79·3-94榫槽式(低温) | ||||||||||||||
阀体材质 |
ZG270-500;ZG1Cr18Ni9Ti;ZG0Cr18Ni12Mo2Ti |
型号 |
ZSD-D |
ZSD-3 |
ZSD-5 |
ZSD-7 |
活塞直径 mm |
150 |
200 |
300 |
400 |
有效面积 cm2 |
175 |
305 |
700 |
1245 |
行程 mm |
16 |
25 |
40 |
60 |
进气孔螺纹 |
M16×1.5 |
M20×1.5 |
M24×2 | |
最大输出力 N |
7200 |
12800 |
29300 |
5200 |
可配附件 |
空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等 | |||
操作气源压力 KPa |
500 |
公称通径 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 | |
泄漏量 滴/min |
软密封 |
0 | ||||||||||
硬密封 |
1 |
3 |
5 |
7 |
9 | |||||||
切断时间 S |
1~2 |
2~4 | ||||||||||
额定行程偏差% |
+10 |
公称通径 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 | |
允许压差 |
气开 |
4.0 |
4.0 |
4.0 |
2.8 |
3.5 |
2.4 | |||||
气关 |
4.0 |
2.5 |
1.7 |
1.0 |
1.1 |
0.8 |
0.6 |
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
常温型气动活塞切断阀外形尺寸
|
中温型气动活塞切断阀外形尺寸
|
公称通径 |
L |
H2 |
H3 |
-100℃ |
-200℃ |
-250℃ | |||||||||
带手轮 |
不带手轮 |
带手轮 |
不带手轮 |
带手轮 |
不带手轮 | ||||||||||
H1 |
H |
H1 |
H |
H1 |
H |
H1 |
H |
H1 |
H |
H1 |
H | ||||
20 |
180 |
53 |
222 |
500 |
1127 |
500 |
1039 |
700 |
1237 |
700 |
1239 |
900 |
1527 |
900 |
1439 |
25 |
190 |
111 |
500 |
1181 |
500 |
1093 |
700 |
1381 |
700 |
1293 |
900 |
1581 |
900 |
1491 | |
32 |
210 |
117 |
500 |
1193 |
500 |
1105 |
700 |
1393 |
700 |
1305 |
900 |
1593 |
900 |
1505 | |
40 |
230 |
131 |
280 |
500 |
1310 |
500 |
1203 |
700 |
1510 |
700 |
1403 |
900 |
1710 |
900 |
1603 |
50 |
255 |
146 |
500 |
1335 |
500 |
1228 |
700 |
1535 |
700 |
1428 |
900 |
1735 |
900 |
1628 | |
65 |
285 |
181 |
600 |
1554 |
600 |
1447 |
800 |
1754 |
800 |
1647 |
1000 |
1954 |
1000 |
1847 | |
80 |
310 |
190 |
600 |
1565 |
600 |
1458 |
800 |
1765 |
800 |
1658 |
1000 |
1965 |
1000 |
1858 | |
100 |
355 |
194 |
600 |
1569 |
600<, /SPAN> |
1462 |
800 |
1769 |
800 |
1662 |
1000 |
1769 |
1000 |
1862 | |
125 |
425 |
256 |
378 |
700 |
1942 |
700 |
1809 |
900 |
2142 |
900 |
2009 |
1100 |
2342 |
1100 |
2209 |
150 |
460 |
266 |
700 |
1952 |
700 |
1819 |
900 |
2152 |
900 |
2019 |
1100 |
2352 |
1100 |
2219 | |
200 |
560 |
289 |
700 |
1982 |
700 |
1849 |
900 |
2182 |
900 |
2049 |
1100 |
2382 |
1100 |
2249 |
许用介质压力和工作温度的关系
|
订货须知:
一、①气动球阀产品名称与型号②气动球阀口径③气动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的气动球阀型号,请按气动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
