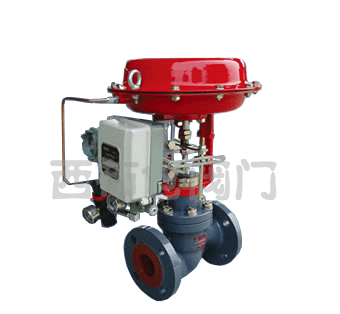

产品展示当前位置首页 -> 产品展示 -> 调节阀


产品特点:

1、
零件材料:

主要零件材料:

阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti

阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊

软密封阀芯:增强聚四氟乙烯

填料:聚四氟乙烯,柔性石墨

波纹管:1Cr18Ni9Ti

垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片

膜盖:A3

波纹膜片:丁晴橡胶夹增强涤纶织物

弹簧:60SIMN

阀杆、推杆:2Cr13、1Cr18Ni9Ti

衬套:2Cr13
技术参数:

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

(10)

(12)

(15)

(20)

额定流量系数

KV

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

额定行程L(mm)

16

25

40

60

膜片有效面积Ae(cm2)

280

400

600

1000

信号范围Pr(KPa)

20~100、40~200

气源压力Ps(MPa)

0.14~0.4

固有流量特性

直线、等百分比

固有可调比

50

允许泄漏量

硬阀座:IV级(10-4阀额定容量)    软阀座:VI级

公称压力PN(MPa)

1.0、1.6、4.0、6.4

工作温度t(℃)

常温型

-20~200、-40~240、-60~250

散热型

-40~450、-60~450

高温型

450~560

低温型

-60~-100、-100~-200、-200~-250

本产业性能指标贯彻GB/T4213-92标准


规格质量:


标准型、散热形、高温型外形尺寸表  单位:MM

公称通径

20

25

32

40

50

65

80

100

125

150

200



282

308

394

494

L

PN16,40

150

160

180

200

230

290

310

350

400

480

600

PN64

230

230

260

260

300

340

380

430

500

550

650

H1

PN16

53

58

70

75

83

93

100

110

125

143

170

PN40

53

58

70

75

83

93

100

118

135

150

188

PN64

65

70

78

85

90

103

108

125

148

173

208

H

PN16

429

438

474

476

502

622

646

687

835

889

981

PN40

429

438

474

476

502

622

646

695

845

896

1000

PN64

456

468

511

525

535

663

673

705

868

958

1260

散热高温型

570

570

610

610

630

730

810

820

960

1090

1180

散热高温型高度(H)为PN16的数值

**夹套型高度H1及H均增加15%

波纹管密封型外形尺寸                                     单位:MM

公称通径

20

25

32

40

50

65

80

100

125

150

200

ФA

282

308

394

494

L

150

160

180

200

230

290

310

350

400

480

600

H1

53

58

70

75

83

93

100

110

125

143

170

H标准型

446.5

453.5

490

542

537.5

617.5

667

675

735

907.5

900



公称通径

20

25

32

40

50

65

80

100

125

150

200

ФA

282

308

394

494

L

PN16, PN40

150

160

180

200

230

290

310

350

400

480

600

PN64

230

230

260

260

300

340

380

430

500

550

650

H1

PN16, PN40

52.5

5705

70

75

8205

92.5

100

117.5

135

150

187.5

PN64

65

70

7705

85

900

102.5

107.5

125

147.5

172.5

207.5

H2

-60~-100℃

500

500

500

500

500

600

600

600

700

700

700

-100~-200℃

700

700

700

700

700

800

800

800

900

900

900

-200~-250℃

900

900

900

900

900

1000

1000

1000

1100

1100

1100

H

-60~

-100

(℃)

PN16, PN40

810

810

832

832

832

1026

1026

1024

1200

1198

1198

PN64

810

810

832

832

832

1026

1026

1024

1200

1198

1198

-100~

-200

(℃)

PN16, PN40

1010

1010

1032

1032

1032

1226

1226

1124

1400

1398

1398

PN64

1010

1010

1032

1032

1032

1226

1226

1124

1400

1398

1398

-200~

-250

(℃)

PN16, PN40

1210

1210

1032

1232

1232

1426

1426

1424

1600

1598

1598

PN64

1210

1210

1032

1232

1232

1426

1426

1424

1600

1598

1598

ФD3

260

260

285

305

340

370

405

460

525

590

700

ФD4

290

290

315

335

370

400

435

490

555

630

740

螺栓孔N(个)-D(直径)

8-14

8-14

8-14

8-16

8-16

10-16

10-16

12-18

14-18

16-18

18-18



调节阀重量表        单位:KG

公称通径

20

25

32

40

50

65

80

100

125

150

200

标准型

PN16

16

17

19

21

23

35

48

57

64

70

900

PN40

16

17

19

21

23

35

48

60

67

74

95

PN64

20

21

25

30

33

44

71

91

100

115

145

散热高温型

17

18

20

22

25

36

51

60

67

74

95

波纹管型

20

21

25

30

33

48

71

91

102

115

145

低温型

20

21

23

26

28

42

58

69

77

84

108



订货须知:

一、①气动球阀产品名称与型号②气动球阀口径③气动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的气动球阀型号,请按气动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
