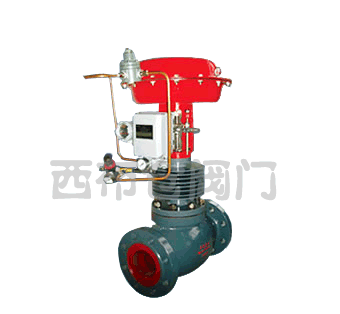

产品展示当前位置：首页 -> 产品展示 -> 调节阀

。

产品特点：

   。

零件材料：

   阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti

   阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊

   软密封阀芯：增强聚四氟乙烯

   填 料：聚四氟乙烯，柔性石墨

   波 纹 管：1Cr18Ni9Ti

   填 片：橡胶石棉板、10#、1Cr18Ni9Ti石棉缠绕垫片

   膜 盖：A3

   波 纹 膜 片：丁晴橡胶夹增强涤纶织物

   弹 簧：60SIMN

   阀杆、推杆：2Cr13、1Cr18Ni9Ti

   衬 套：2Cr13

技术参数：
公称通径DN（mm）
20
25
32
40
50
65
80
100
125
150
200
额定流量系数
KV
直线
6.9
11
17.4
27.5
44
69
110
176
275
440
690
等百分比
6.3
10
16
25
40
63
100
160
250
400
630
额定行程L（mm）
16
25
40
60
膜片有效面积Ae（cm2）
280
400
600
1000
信号范围Pr(KPa)
20~100、40~200
气源压力Ps(MPa)
0.14~0.4
固有流量特性
直线、等百分比
固有可调比
50
允许泄漏量
硬阀座不平衡型：IV级（10-4阀额定容量） 软阀座：VI级
公称压力PN（MPa）
1.0、1.6、4.0、6.4
工作温度t（℃）
常温型
-20~200、-40~240、-60~250
散热型
-40~450、-60~450
高温型
300~560
低温型
-60~-100、-100~-200、-200~-250
本产业性能指标贯彻GB/T4213-92标准

规格质量：

标准型、散热形、高温型外形尺寸表 单位：MM

公称通径
20
25
32
40
50
65
80
100
125
150
200
　
282
308
394
494
L
PN16，40
150
160
180
200
230
290
310
350
400
480
600
PN64
230
230
260
260
300
340
380
430
500
550
650
H1
PN16
52.5
57.5
70
75
82.5
92.5
100
110
125
143
170
PN40
52.5
57.5
70
75
82.5
92.5
100
117.5
135
150
187.5
PN64
65
70
78
85
90
102.5
107.5
125
147.5
172.5
207.5
H
标
准
型
PN16
429
438
474
476
502
622
646
687
835
889
981
PN40
429
438
474
476
502
622
646
695
845
896
1000
PN64
456
468
511
525
535
663
673
705
868
958
1260
散热高温型
570
570
610
610
630
730
810
820
960
1090
1180
*散热、高温型高度（H）为PN16的数值**夹套型高度H1及H均增加15%波纹管密封型外形尺寸 单位：MM
公称通径
20
25
32
40
50
65
80
100
125
150
200
A
282
308
394
494
L
150
160
180
200
230
290
310
350
400
480
600
H1
52.5
57.5
70
75
82.5
92.5
100
117.5
135
150
187.5
H波纹管型
499
511
560
617
620
710
767
792.5
807
1057.5
1087.5
低温型外尺寸表
公称通径
20
25
32
40
50
65
80
100
125
150
200
A
282
308
394
494
L
PN16, PN40
150
160
180
200
230
290
310
350
400
480
600
PN64
230
230
260
260
300
340
380
430
500
550
650
H1
PN16, PN40
52.5
57.5
70
75
82.5
92.5
100
117.5
135
150
187.5
PN64
65
70
77.5
85
900
102.5
107.5
125
147.5
172.5
207.5
H2
-60~-100℃
500
500
500
500
500
600
600
600
700
700
700
-100~-200℃
700
700
700
700
700
800
800
800
900
900
900
-200~-250℃
900
900
900
900
900
1000
1000
1000
1100
1100
1100
H
-60~
-100
(℃)
PN16, PN40
862.5
865
902
907
914.5
1118.5
1126
1141.5
1135
1348
1385.5
PN64
875
874
909.5
917
922
1128.5
1133.5
1149
1347.5
1370.5
1405.5
-100~
-200
(℃)
PN16, PN40
1062.5
1075
1102
1107
1114.5
1318.5
1326
1349
1547.5
1570.5
1605.5
PN64
1075
1080
1109.5
1117
1122
1328.5
1333.5
1349
1547.5
1570.5
1605.5
-200~
-250
(℃)
PN16, PN40
1262.5
1267.5
1302
1307
1314.5
1518.5
1526
1541.5
1735
1748
1785.5
PN64
1275
1280
1309.5
1317
1322
1528.5
1533.5
1549
1747.5
1770.5
1805.5
D3
260
260
285
305
340
370
405
460
525
590
700
D4
290
290
315
335
370
400
435
490
555
630
740
螺栓孔N(个)-D(直径)
8-14
8-14
8-14
8-16
8-16
10-16
10-16
12-18
14-18
16-18
18-18
调节阀重量表 单位:KG
公称通径
20
25
32
40
50
65
80
100
125
150
200
标准型
PN16
16
17
19
21
23
35
48
57
64
70
900
PN40
16
17
19
21
23
35
48
60
67
74
95
PN64
20
21
25
30
33
44
71
91
100
115
145
散热高温型
17
18
20
22
25
36
51
60
67
74
95
波纹管型
20
21
25
30
33
48
71
91
102
115
145
低温型
20
21
23
26
28
42
58
69
77
84
108

订货须知：

一、①气动球阀产品名称与型号②气动球阀口径③气动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的气动球阀型号，请按气动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
