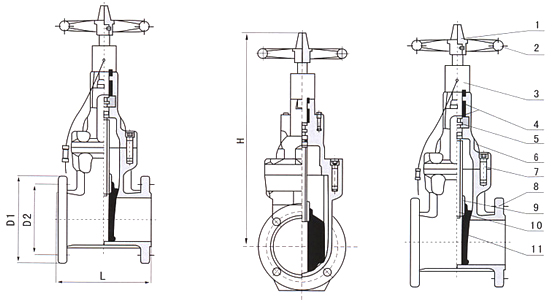

尺寸图


一、产品[消防专用信号弹性座封闸阀]的详细资料:

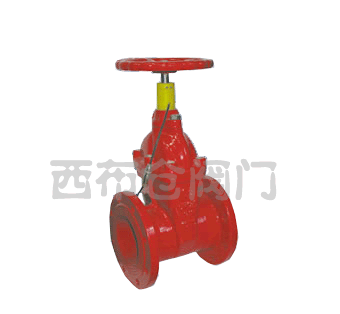

产品名称:消防专用信号弹性座封闸阀

产品特点:信号闸阀,信号蝶阀常应用于自动喷水消防管路系统,来临界控供水管路,可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统,如果闸阀安装位置离地面较高时,一般使用升杆闸阀,可以明显指示闸阀开度,若安装位置较低。则需用付开度指示闸阀。 消防专用信号弹性座封闸阀,消防闸阀,信号弹性座封闸阀。



二、主要零部件材料:

NO.

零件名称

材质

1

传动帽

球墨铸铁、铸钢

2

手轮

可锻铸铁

3

防尘罩

塑料

4

密封圈

丁腈橡胶、三元乙丙

5

止推轴承

锡青铜

6

阀盖

灰铸铁、球墨铸铁、铸钢

7

螺栓

碳钢、不锈钢

8

阀体

碳钢、球墨铸铁、铸钢

9

铜螺母

锡青铜

10

阀杆

不锈钢

11

阀瓣

球墨铸铁+三元乙丙或丁腈橡胶

三、主要技术参数:

公称压力:1.0~2.5MPa
公称通径:50~400mm
工作温度:0~120℃
适用介质:水、油、气等
法兰标准:GB/T17241.6GB9113
试验标准:GB13927API598

四、消防专用信号弹性座封闸阀主要连接外型尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

178

190

203

229

254

267

292

330

356

381

406

432

457

508

H(全开)

732

773

820

870

915

1003

1110

1263

1360

1550

1610

1900

1938

2130

订货须知:

一、①消防专用信号弹性座封闸阀产品名称与型号②消防专用信号弹性座封闸阀口径③消防专用信号弹性座封闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的消防专用信号弹性座封闸阀型号,请按消防专用信号弹性座封闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
