一、产品[弹性座封闸阀]的详细资料:
产品型号:RRHX

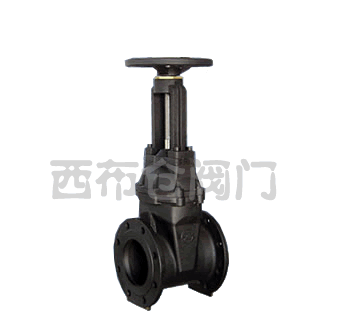

产品名称:弹性座封闸阀
产品特点:消防专用明杆弹性座封闸阀除具有弹性座封的优点之外,并可以较直观显示阀门开启程度,以便在较远外判别阀门的开度,及时采取相应措施,启闭迅速可靠,故常应用于防系统。RRHX弹性座封闸阀,弹性座封闸阀,座封闸阀。
二、主要零部件材料:
NO. |
零件名称 |
材质 |
1 |
手轮 |
可锻铸铁 |
2 |
阀杆螺母 |
铜合金 |
3 |
支架 |
灰铸铁、球墨铸铁、铸钢 |
4 |
压盖 |
球墨铸铁、铸钢 |
5 |
密封圈 |
丁腈橡胶、三元乙丙 |
6 |
阀杆 |
不锈钢 |
7 |
中口垫 |
丁腈橡胶、三元乙丙 |
8 |
闸板 |
球墨铸铁+三元乙丙或丁睛橡胶 |
9 |
阀本 |
灰铸铁、球墨铸铁、铸钢 |
三、主要技术参数:
公称压力:1.0~2.5MPa
公称通径:50~400mm
工作温度:0~120℃
适用介质:水、油、气等
法兰标准:GB/T17241.6GB9113
试验标准:GB13927API598

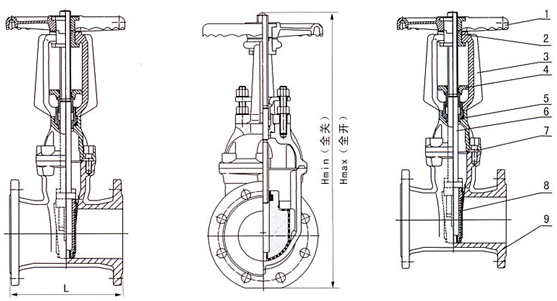

四、主要连接外型尺寸:
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
Hmin(全关) |
322 |
332 |
350 |
420 |
581 |
581 |
736 |
882 |
1009 |
1300 |
1380 |
Hmax(全开) |
374 |
398 |
429 |
524 |
721 |
736 |
942 |
1013 |
1117 |
1655 |
1805 |
订货须知:
一、①弹性座封闸阀产品名称与型号②弹性座封闸阀口径③弹性座封闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的弹性座封闸阀型号,请按弹性座封闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
