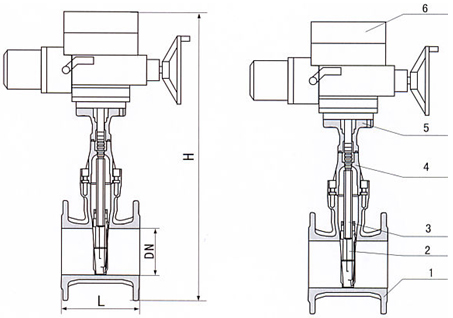

尺寸图


一、产品[电动弹性座封闸阀 ]的详细资料:

产品型号:RVEX

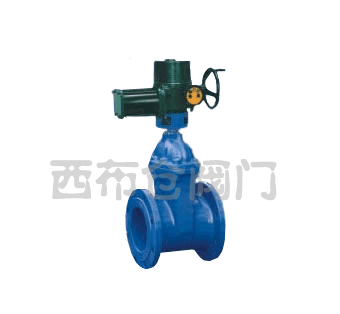

产品名称:电动弹性座封闸阀

产品特点:弹性座封闸阀,可根扭用户的要求配装各种电动执行机构,实现远距离控制及自动控制。具有灵敏、可靠、安装方便等特点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。RVEX电动弹性座封闸阀,电动弹性座封闸阀,弹性座封闸阀。



二、主要零部件材料:

NO.

零件名称

材质

1

阀体

灰铸铁、球墨铸铁、铸钢

2

闸板

球墨铸铁外覆三元乙丙或丁睛橡胶

3

阀杆

不锈钢

4

阀盖

灰铸铁、球墨铸铁、铸钢

5

支架

灰铸铁、球墨铸铁、铸钢

6

电动头

-

三、主要技术参数:

公称压力:1.0~2.5MPa
公称通径:50~400mm
工作温度:0~120℃
适用介质:水、油、气等
法兰标准:GB/T17241.6GB9113
试验标准:GB13927API598

四、电动弹性座封闸阀主要连接外型尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

178

190

203

229

254

267

292

330

356

381

406

432

457

508

H(全开)

732

773

820

870

915

1003

1110

1263

1630

1550

1610

1900

1938

2120

订货须知:

一、①电动弹性座封闸阀产品名称与型号②电动弹性座封闸阀口径③电动弹性座封闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的电动弹性座封闸阀型号,请按电动弹性座封闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
