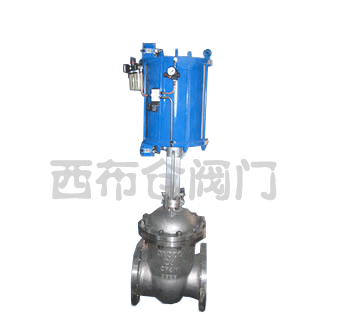

一、Z6S41H气动闸阀主要性能参数:
公称压力:1.6,2.5.4.0.6.4MPa
使用温度:-29~425℃(碳钢)-40~+550℃(不锈钢)
公称通径:DN50~800mm
阀体材质:304.306.316L.WCB.HT200
连接法兰:JB/T79.GB913.HG20592
适用介质:空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
作用方式:切断型,调节型,手动控制
电源电压:220VAC、24VAC
输入信号:4~20mA/1~5VDC
0~20mA/0~10VDC
型号 |
Z6S41H-25 |
Z6S41H-16 |
Z6S41T-10 |
公称通径DN(mm) |
50~600 |
40~400 |
40~400 |
适用介质 |
水、蒸气 、油品 |
水、蒸气 |
水、蒸气 |
最高介质温度(℃) |
425 |
425 |
200 |
气缸工作压力(表)MPa |
0.4~0.6 |
二、Z6S41H气动闸阀用途及使用范围:
三、 Z6S41H气动闸阀结构原理:

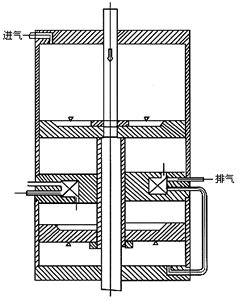

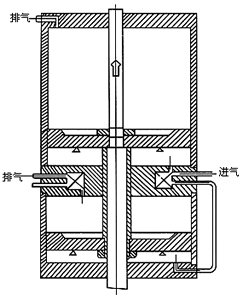

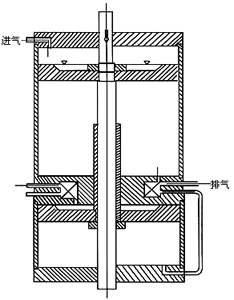

工作状况(1)--开阀初始阶段工作力=2P 工作状况 (2)--开阀初始阶段工作力=2P

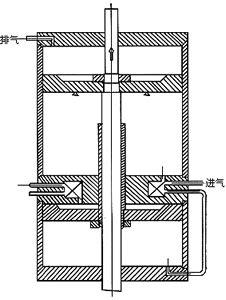

工作状况(4)--关阀终了阶段工作力=P 工作状况(3)--关阀初始阶段工作力=P

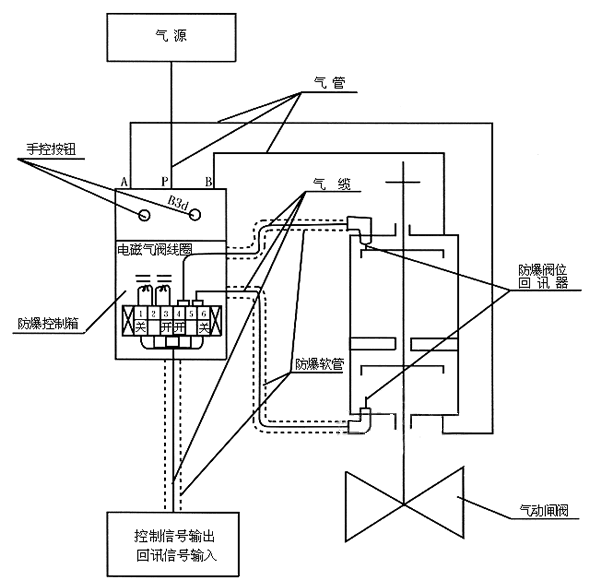

双缸式气动带手动楔式闸阀系统控制原理图:
本阀可以配用电的或气的回讯器,用以发送阀门开关状态信息。因此,使用本阀可以实现远距离控制,集中控制和自动控制。
△耐腐防蚀的气缸 本阀的气缸选用于无缝钢管制造,内表面镀以耐腐性硬铬,并经抛光处理,具有磨擦力小、不易锈蚀、高硬度、寿命长等优点。
△气缸中的密封圈采用丁晴橡胶○形密封圈,密封性能可靠,维修时更换方便。
四、Z6S41H气动闸阀性能规范
1、阀体性能
型号 |
公称压力PN(MPa) |
阀体试验压力 PN(MPa) |
工作温度(℃) | ||||||||
120 |
200 |
225 |
250 |
300 |
350 |
400 |
425 | ||||
强度试验 |
密封试验 |
工作压力P(MPa) | |||||||||
Z6S41T-10 |
1.6 |
2.4 |
1.6 |
- |
1.6 |
- |
1.5 |
1.3 |
1.2 |
1.0 |
0.9 |
Z6S41H-25 |
2.5 |
3.8 |
2.5 |
- |
2.5 |
- |
2.3 |
2.0 |
1.8 |
1.6 |
1.4 |
Z6S41H-40 |
4.0 |
6.0 |
4.0 |
- |
4.0 |
- |
3.6 |
3.2 |
2.8 |
2.6 |
2.2 |
Z6S41H-64 |
6.4 |
9.6 |
6.4 |
- |
6.4 |
- |
5.7 |
5.2 |
4.6 |
3.8 |
3.6 |
2、气缸性能
型号 |
公称压力 PN(MPa) |
气缸密封试验压力 PN(MPa) |
气缸工作压力 PN(MPa) |
Z6S41T-10 Z6S41H-25 Z6S41H-40 Z6S41H-64 |
0.6 |
0.6 |
0.4~0.6 |
3、耗气量
[净化压缩空气压力:0.4MPa(表)] 闸阀的气缸单程耗气量(以压缩空气体积计算)
气缸直径D(mm) |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
耗气量(m) |
0.0023 |
0.0029 |
0.0033 |
0.0084 |
0.0169 |
0.0198 |
0.0320 |
0.0636 |
0.0707 |
五、Z6S41H气动闸阀结构、材料及使用说明:
1、
。
主要零件材质:
阀体、阀盖、阀板 |
铸钢 |
阀体及闸板的密封面 |
合金钢 |
阀杆 |
不锈钢 |
双头螺栓 |
35号钢 |
气缸 |
20号无缝钢管 |
活塞 |
铸铝合金 |
手动螺母 |
青铜 |
密封圈 |
石棉橡胶板 缠绕式金属石墨垫片 |
活塞环及轴环 |
耐油橡胶○型圈 |
填料函 |
石墨石棉绳 |

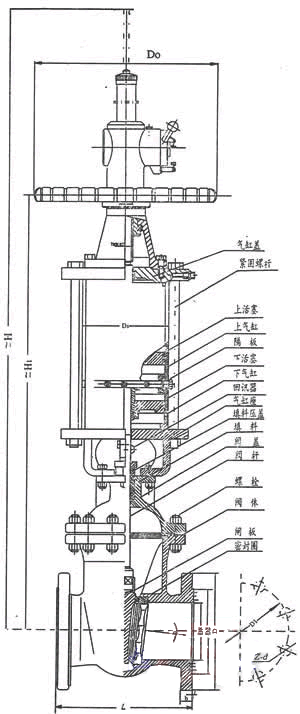

PN1.6MPa 主要连接尺寸和外形尺寸
DN |
D |
D1 |
D2 |
b |
f |
L |
H |
Ds |
D0 |
Z-d |
气源接头 |
重量Kg |
50 |
160 |
125 |
100 |
16 |
3 |
250 |
865 |
160 |
250 |
4-18 |
M12×1.25 |
42 |
80 |
195 |
160 |
135 |
20 |
3 |
280 |
1100 |
160 |
300 |
8-18 |
54 | |
100 |
215 |
180 |
155 |
20 |
3 |
300 |
1200 |
160 |
350 |
8-18 |
100 | |
150 |
280 |
240 |
210 |
24 |
3 |
350 |
1380 |
219 |
400 |
8-23 |
135 | |
200 |
335 |
295 |
265 |
26 |
3 |
400 |
1580 |
273 |
400 |
12-23 |
270 | |
250 |
405 |
355 |
320 |
30 |
3 |
450 |
1710 |
273 |
400 |
12-25 |
M20×1.5 |
350 |
300 |
460 |
410 |
375 |
30 |
4 |
500 |
1880 |
325 |
500 |
12-25 |
480 | |
350 |
520 |
470 |
435 |
34 |
4 |
550 |
2180 |
426 |
500 |
16-25 |
570 | |
400 |
580 |
525 |
485 |
36 |
4 |
600 |
2325 |
459 |
550 |
16-30 |
900 | |
450 |
640 |
585 |
545 |
40 |
4 |
650 |
2570 |
500 |
550 |
20-30 |
1560 | |
500 |
705 |
650 |
608 |
44 |
4 |
700 |
2800 |
600 |
600 |
20-34 |
M24×1.5 |
1820 |
600 |
840 |
770 |
718 |
48 |
5 |
800 |
3010 |
600 |
600 |
20-41 |
M27×1.5 |
2850 |
PN2.5MPa 主要连接尺寸和外形尺寸
DN |
D |
D1 |
D2 |
b |
f |
L |
H |
Ds |
D0 |
Z-d |
气源接头 |
重量Kg |
50 |
160 |
125 |
100 |
20 |
3 |
250 |
865 |
160 |
250 |
4-18 |
M12×1.25 |
42 |
80 |
195 |
160 |
135 |
22 |
3 |
280 |
1100 |
160 |
300 |
8-18 |
54 | |
100 |
230 |
190 |
160 |
24 |
3 |
300 |
1200 |
160 |
350 |
8-23 |
105 | |
150 |
300 |
250 |
218 |
30 |
3 |
350 |
1380 |
219 |
400 |
8-25 |
190 | |
200 |
360 |
310 |
278 |
34 |
3 |
400 |
1580 |
273 |
400 |
12-25 |
280 | |
250 |
425 |
370 |
332 |
36 |
3 |
450 |
1710 |
273 |
400 |
12-30 |
M20×1.5 |
405 |
300 |
485 |
430 |
390 |
40 |
4 |
500 |
1880 |
325 |
500 |
16-30 |
535 | |
350 |
550 |
490 |
448 |
44 |
4 |
550 |
2180 |
426 |
500 |
16-34 |
720 | |
400 |
610 |
550 |
405 |
48 |
4 |
600 |
2325 |
459 |
550 |
16-34 |
1200 | |
450 |
660 |
600 |
555 |
50 |
4 |
650 |
2570 |
500 |
550 |
20-34 |
1910 | |
500 |
730 |
660 |
610 |
52 |
4 |
700 |
2800 |
650 |
600 |
20-41 |
M24×1.5 |
2250 |
600 |
840 |
770 |
718 |
56 |
5 |
800 |
3010 |
730 |
600 |
20-41 |
M27×1.5 |
3100 |
PN4.0MPa 主要连接尺寸和外形尺寸
DN |
D |
D1 |
D2 |
b |
f |
L |
H |
Ds |
D0 |
Z-d |
气源接头 |
重量Kg |
50 |
160 |
125 |
100 |
20 |
3 |
250 |
890 |
160 |
300 |
4-18 |
M12×1.25 |
62 |
80 |
195 |
160 |
135 |
22 |
3 |
310 |
1150 |
219 |
350 |
8-18 |
130 | |
100 |
230 |
190 |
160 |
24 |
3 |
350 |
1300 |
273 |
400 |
8-23 |
155 | |
150 |
300 |
250 |
218 |
30 |
3 |
450 |
1450 |
273 |
400 |
8-25 |
240 | |
200 |
375 |
320 |
282 |
38 |
3 |
550 |
1660 |
325 |
500 |
12-30 |
M20×1.5 |
280 |
250 |
445 |
385 |
345 |
42 |
3 |
650 |
1860 |
325 |
500 |
12-34 |
305 | |
300 |
510 |
450 |
408 |
46 |
4 |
750 |
2010 |
426 |
500 |
16-34 |
580 | |
350 |
570 |
510 |
465 |
52 |
4 |
850 |
2350 |
459 |
550 |
16-34 |
770 | |
400 |
655 |
585 |
535 |
58 |
4 |
950 |
2530 |
600 |
550 |
16-41 |
1260 | |
450 |
680 |
610 |
560 |
60 |
4 |
1050 |
2780 |
650 |
600 |
20-41 |
M24×1.5 |
1680 |
500 |
755 |
670 |
612 |
62 |
4 |
1150 |
3100 |
730 |
600 |
20-48 |
M27×1.5 |
2150 |
PN6.4MPa 主要连接尺寸和外形尺寸
DN |
D |
D1 |
D2 |
b |
f |
L |
H |
Ds |
D0 |
Z-d |
气源接头 |
重量Kg |
50 |
175 |
135 |
105 |
26 |
3 |
250 |
865 |
160 |
250 |
4-23 |
M12×1.25 |
85 |
80 |
210 |
170 |
140 |
30 |
3 |
310 |
1170 |
300 |
300 |
8-23 |
125 | |
100 |
250 |
200 |
168 |
32 |
3 |
350 |
1280 |
350 |
350 |
8-25 |
178 | |
150 |
340 |
280 |
240 |
38 |
3 |
450 |
1470 |
400 |
400 |
8-34 |
305 | |
200 |
405 |
345 |
300 |
44 |
3 |
550 |
1650 |
400 |
400 |
12-34 |
M20×1.5 |
410 |
250 |
470 |
400 |
350 |
48 |
3 |
650 |
1810 |
400 |
400 |
12-41 |
690 | |
300 |
530 |
460 |
412 |
54 |
4 |
750 |
1960 |
500 |
500 |
16-41 |
770 | |
350 |
595 |
525 |
475 |
60 |
4 |
850 |
2240 |
500 |
500 |
16-41 |
980 | |
400 |
670 |
585 |
525 |
66 |
4 |
930 |
2450 |
550 |
550 |
16-48 |
M24×1.5 |
1970 |
六、Z6S41H气动闸阀安装使用及维修保养注意事项:
七、Z6S41H气动闸阀可能发生的故障和消除方法:
可能发生的故障 |
发生故障的原因 |
,
消除办法 |
填料渗漏 |
填料密封圈磨损 |
1、压紧填料密封圈 2、更换密封圈 |
活塞往复失灵 |
○形圈磨损或活塞杆变形 |
1、更换○形圈 2、更换活塞杆 |
回讯器失灵 |
回讯器顶杆与活塞上下两端点有差距或回讯器零件损件 |
1、调整回讯器顶杆 2、更换回讯器 |
