一、产品[暗杆弹性座封闸阀]的详细资料:

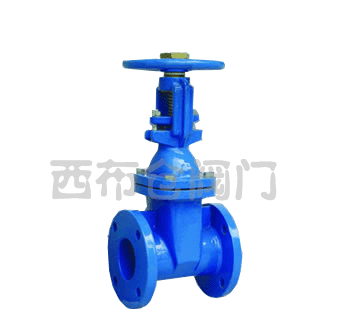

产品名称:暗杆弹性座封闸阀1
产品特点:暗杆弹性座封闸阀,利用闸阀整体包胶产生变形补偿作用达到良好的密封效果,暗杆弹性座封闸阀价格,暗杆弹性座封闸阀报价,暗杆弹性座封闸阀厂家。
二、主要零部件材料:
NO |
零件名称 |
材质 |
1 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
2 |
闸板 |
球墨铁铁外覆三元乙丙或丁腈橡胶 |
3 |
内六角螺栓 |
碳化处理 |
4 |
密封圈 |
丁腈橡胶、三元乙丙 |
5 |
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
6 |
阀杆 |
不锈钢 |
7 |
“O”形密封圈 |
丁睛橡胶、三元乙丙 |
8 |
止推轴承 |
锡青钢 |
9 |
螺栓 |
不锈钢 |
10 |
压盖 |
球墨铸铁、铸钢 |
11 |
防尘罩 |
丁腈橡胶 |
12 |
手轮(传动帽) |
铸铁 |
三、主要技术参数:
公称压力:1.0~2.5MPa
公称通径:50~400mm
工作温度:0~120℃
适用介质:水、油、气等
法兰标准:GB/T17241.6GB9113
试验标准:GB13927API598

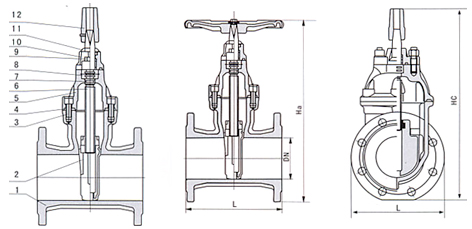

四、暗杆弹性座封闸阀主要连接外型尺寸:
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
Hmin(全关) |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
Hmax(全开) |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
订货须知:
一、①暗杆弹性座封闸阀产品名称与型号②暗杆弹性座封闸阀口径③暗杆弹性座封闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的暗杆弹性座封闸阀型号,请按暗杆弹性座封闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
