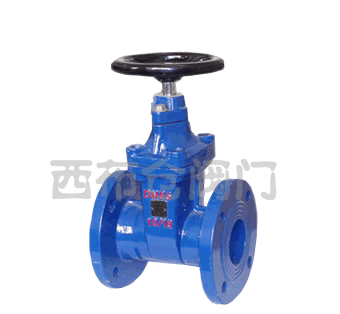

产品展示当前位置：首页 -> 产品展示 -> 闸阀

一、概述：



二、特点：



三、弹性软密封闸阀主要零件材质：

项次
零件号码
名 称
材 质
1
RV-01
阀 体
球墨铸铁、灰铸铁
2
RV-02
密封圈
NBR
3
RV-03
阀 盖
球墨铸铁、灰铸铁
4
RV-04
O-RING
NBR
5
RV-05
防尘罩
NBR
6
RV-06
固定螺栓
钢制或镀锌螺栓
7
RV-07
传动帽
球墨铸铁、灰铸铁
8
RV-08
阀 门
球墨铸铁外覆EPDM或NBR
9
RV-09
铜螺母
青 铜
项次
零件号码
名 称
材 质
10
RV-10
阀 体
2Cr13
11
RV-11
螺 栓
钢制或镀锌螺栓
12
RV-12
O-RING
NBR
13
RV-13
止推轴承
青 铜
14
RV-14
O-RING
NBR
15
RV-15
轴 盖
球墨铸铁、灰铸铁
16
RV-16
螺 栓
镀锌螺栓
17
RV-17
手 轮
灰铸铁

四、弹性软密封闸阀外形尺寸：

产品代号
公称通径
L
D1
D2
D3
Hmax.
B
F
N-φd
螺栓
1.0MPa
1.6MPa
1.0MPa
1.6MPa
1.0MPa
1.6MPa
1.0MPa
1.6MPa
RVC(H)X-0050
50
178
99
125
165
340
19
3
4- 9
M6
RVC(H)X-0065
65
190
118
145
185
370
19
3
4- 9
M16
RVC(H)X-0080
80
203
132
160
200
410
19
3
8-19
M16
RVC(H)X-0100
100
229
156
180
220
450
19
3
8-19
M 6
RVC(H)X-0125
125
254
184
210
250
480
19
3
8- 9
M16
RVC(H)X-0150
150
267
211
240
285
550
19
3
8-23
M20
RVC(H)X-0200
200
292
266
295
340
630
20
3
8-23
12·23
M20
RVC(H)X-0250
250
330
319
350
355
405
750
22
3
12-23
12-28
M20
M24
RVC(H)X-0300
300
356
370
400
410
460
820
24.5
4
12-23
12-28
M20
M24
RVC(H)X-0350
350
38l
429
460
470
520
980
26.5
4
16-23
16-28
M20
M24
RVC(H)X·0400
400
406
480
515
525
580
1010
28
4
16-28
16-3l
M24
M27
RVC(H)P-0450
450
432
530
565
585
640
1270
30
4
20-28
20-31
M24
M27
RVC(H)P-0500
500
457
585
620
650
715
1270
31.5
4
20-28
20-34
M24
M30
RVC(H)P·0600
600
508
685
725
770
810
840
1390
36
5
20-31
20-37
M27
M33

备注：
DN50～600mm法兰钻孔按GB/T17241.6标准制造。
DN50～200mm法兰外径(D3)依PN10/16标准制造，DN250～500mm则符合PN16标准
DN600mm法兰外径(D3)1.0MPa符合JISG5527-7.5标准，1.6MPa符合PN16标准
两端面距(L)符合GB12221之短体型标准
RVXX表示非明杆式闸阀，RVXP表示附省力装置
RRXX表示明杆式闸阀
RRHX表示明杆式附手轮
RREX表示明杆式附电动操作装置
RVCX表示非明杆式附转动帽
RVHX表示非明杆式附手帽
RVHS表示非明杆式附信号显示器
RVEX表示非明杆式附电动操作装置
RVCH表示非明杆式附传动帽卧式操作装置
RVHH表示非明杆式附手轮卧式操作装置
PN25级另订制
上海若有变更尺寸，恕不另行通知

订货须知：

一、①弹性软密封闸阀产品名称与型号②弹性软密封闸阀口径③弹性软密封闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的弹性软密封闸阀型号，请按弹性软密封闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
