产品展示当前位置：首页 -> 产品展示 -> 闸阀

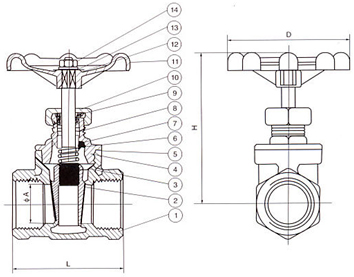

尺寸图

一、产品[不锈钢闸阀]的详细资料：

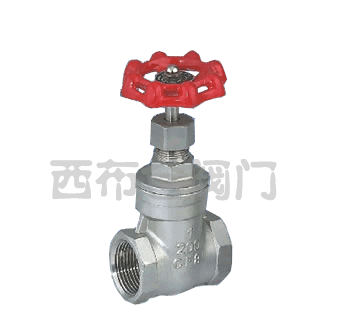

产品名称：不锈钢闸阀

产品特点：不锈钢闸阀价格,不锈钢闸阀厂家,不锈钢闸阀报价



二、应用规范：

公称压力：2.5MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G?NPT.BSPT.BSP.DIN259/2999

三、主要零件材料：

序号NO.

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

闸板

不锈钢CF8M/CF8

3

阀杆

不锈钢SS316/304

4

阀盖

不锈钢CF8M/CF8

5

填料

聚四氟乙烯

6

止推垫片

不锈钢SS304

7

阀杆架

不锈钢SS316/SS304

8

填料

聚四氟乙烯PTFE

9

螺母

不锈钢SS304

10

填料压盖螺母

不锈钢SS316/SS304

11

手轮

铝合金

12

铭牌

铝

13

手轮垫片

不锈钢SS304

14

手轮螺母

不锈钢SS304

四、不锈钢不锈钢闸阀主要连接尺寸及重量：

SIZE

1/2″

3/4″

1″

11/4″

11/2″

2″

A

15

20

25

32

38

50

H

90

97

108

120

146

163

L

55

60

65

75

85

95

D

70

70

80

80

90

100

订货须知：

一、①不锈钢闸阀产品名称与型号②不锈钢闸阀口径③不锈钢闸阀阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的不锈钢闸阀型号，请按不锈钢闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
