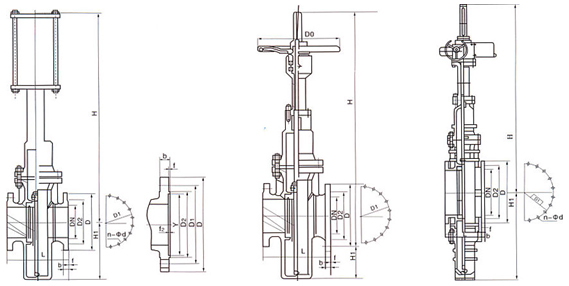

尺寸图

一、产品[平板闸阀]的详细资料：

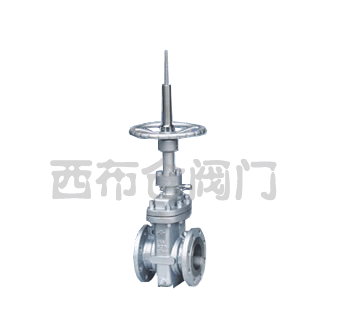

产品名称：平板闸阀

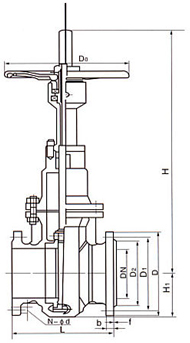

尺寸图

二、执行标准：

设计规范	结构长度	连接法兰	试验与检验	压力-温度	产品标识
JB/T5298	JB/T5298	JB/79	JB/T5298	GB9131	GB/T12220
API6D	API6D	ANSI-16.5	API6D	ANSI B16.34	MSS SP-25

三、产口性能规范：

设计等级		常温下试验压力（MPa）				适用温度℃			适用介质
设计等级		壳体	左密封	左密封	低压密封	“G”型	“D”型	普通型	“抗硫”型	“基本”型
公称压力PN（MPa）	1.6	2.4	1.76	1.76	0.6	-29～50	-45～21	-2～121	H2S和CO2总含量大于500mg/m2的介质	石油天然气、水等
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅级Lb	150	3.0	2.2	2.2	0.6
磅级Lb	300	7.7	5.6	5.6	0.6

四、主要零部件材料：

阀门/阀盖	WCB	WC6	A352-LCB	A351-CF8M
闸板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
阀杆	2Cr13	2Cr13	A182-A6a	A182-A316S
阀座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/Flexible Graphite		聚四氟乙烯/PTFE+FPM

垫片	-
螺栓	35	35CrMo	A193-B7M	A193-B8
适用介质	水、油口、蒸汽	蒸汽、油品	丙烷、乙烯	硝酸类

五、平板闸阀主要外形和连接尺寸PN1.6MPa-2.5MPa：

1.6MPa	DN	L	D	D1	D2	Do	f	b	H	H1	n-Φd
突面法兰 RF (K)Z43WF-16C (K)Z543WF-16C (K)Z643WF-16C (K)Z943WF-16C	50	178	160	125	100	250	3	16	584	80	4-Φ18
	65	190	180	145	120	250	3	18	634	95	4-Φ18
	80	203	195	160	135	250	3	20	688	100	8-Φ18
	100	229	215	181	155	300	3	20	863	114	8-Φ18
	125	254	245	210	185	350	3	22	940	132	8-Φ18
	150	267	280	240	210	350	3	24	1030	150	8-Φ23
	200	292	335	295	265	350	3	26	1277	168	12-Φ23
	250	330	405	355	320	400	3	30	1491	203	12-Φ25
	300	356	460	410	375	450	4	30	1701	237	12-Φ25
	350	381	520	470	435	500	4	34	1875	265	16-Φ30
	400	406	580	525	485	305	4	36	2180	300	16-Φ30
	450	432	640	585	545	305	4	40	2440	325	20-Φ34
	500	457	705	650	608	305	4	44	2860	360	20-Φ41
	600	508	840	770	718	305	5	48	3450	425	20-Φ41
	700	610	910	840	788	305	5	50	3960	460	24-Φ41
	800	660	1020	950	898	305	5	52	4550	512	24-Φ41
	900	711	1120	1050	998	250	5	54	5250	565	28-Φ48
	1000	811	1250	1170	1110	250	5	56	5870	630	28-Φ18
2.5MPa	50	178	160	125	100	250	3	20	584	80	4-Φ18
突面法兰 RF (K)Z43WF-25 (K)Z543WF-25 (K)Z643WF-25 (K)Z943WF-25	65	190	180	145	120	300	3	22	634	95	8-Φ18
	80	203	195	160	135	350	3	22	388	100	8-Φ18
	100	229	230	190	160	350	3	24	863	114	8-Φ23
	125	254	270	220	188	350	3	28	940	132	8-Φ25
	150	267	300	250	218	400	3	30	1030	150	8-Φ25
	200	292	360	310	278	450	3	34	1277	168	12-Φ25
	250	330	425	370	332	500	3	36	1491	203	12-Φ30
	300	356	485	430	390	305	4	40	1701	237	16-Φ30
	350	381	550	490	448	305	4	44	1875	265	16-Φ34
	400	406	610	550	505	305	4	48	2180	300	16-Φ34
	450	432	660	600	555	305	4	50	2440	325	20-Φ34
	500	457	730	660	610	305	4	52	2860	360	20-Φ41
	600	508	840	770	718	305	5	56	3450	425	20-Φ41
	700	610	955	875	815	305	5	60	3960	460	24-Φ48
	800	660	1070	990	930	305	5	64	4550	512	24-Φ48
	900	711	1180	1090	1025	-	5	66	5250	595	28-Φ54
	1000	811	1305	1210	1140	-	5	68	5870	660	28-Φ48

六、无导流孔平板闸阀PN4.0MPa-10.0MPa：

4.0MPa	DN	L	D	D1	D2	Y	Do	f	f2	b	H	H1	n-Φd
凹凸法兰 MFM (K)Z43WF-40 (K)Z543WF-40 (K)Z643WF-40 (K)Z943WF-40	50	250	160	125	100	88	250	3	4	20	584	80	4-Φ18
	65	280	180	145	120	110	250	3	4	22	634	95	8-Φ18
	80	310	195	160	135	121	250	3	4	22	679	102	8-Φ18
	100	350	230	190	160	150	300	3	4.5	24	863	115	8-Φ23
	125	400	270	220	188	176	350	3	4.5	28	940	133	8-Φ25
	150	450	300	250	218	204	350	3	4.5	30	1040	152	8-Φ25
	200	550	375	320	282	260	350	3	4.5	38	1282	188	12-Φ30
	250	650	445	385	345	313	400	3	4.5	42	1495	223	12-Φ34
	300	750	415	450	408	364	450	4	4.5	46	1701	250	16-Φ34
	350	850	470	510	465	422	500	4	5	52	1880	280	16-Φ34
	400	950	655	585	535	474	305	4	5	58	2200	310	20-Φ41
	450	1050	680	610	560	524	305	4	5	60	2480	335	20-Φ41
	500	1150	755	670	612	576	305	4	5	62	2890	380	20-Φ48
	600	1350	890	795	730	678	305	5	6	62	2480	450	20-Φ54
	700	1450	995	900	835	768	305	5	6	68	3985	500	24-Φ54
	800	1650	1135	1030	960	876	305	5	6	76	4750	570	24-Φ58
6.4MPa	50	250	175	135	105	88	250	3	4	26	584	90	4-Φ23
凹凸法兰 MFM (K)Z43WF-64 (K)Z543WF-64 (K)Z643WF-64 (K)Z943WF-64	65	280	200	160	130	110	250	3	4	28	634	105	8-Φ23
	80	310	210	170	140	121	250	3	4	30	679	110	8-Φ23
	100	350	250	200	168	150	300	3	4.5	32	763	130	8-Φ25
	125	400	295	202	176	350	3	4.5	36	970	150	8-Φ30	-
	150	450	340	280	240	204	350	3	4.5	38	1038	175	8-Φ34
	200	500	405	345	300	260	350	3	4.5	44	1282	210	12-Φ34
	250	650	470	400	352	313	400	3	4.5	48	1495	240	12-Φ41
	300	750	530	460	412	364	450	4	4.5	54	1965	270	16-Φ41
	350	850	595	525	475	422	500	4	5	60	2185	300	16-Φ41
	400	950	670	585	525	474	305	4	5	66	2573	335	16-Φ48
	450	1050	715	630	570	524	305	4	5	68	2800	360	20-Φ48
	500	1150	800	705	640	576	305	4	5	70	3280	405	20-Φ54
	600	1350	930	820	750	678	305	5	6	76	380	470	20-Φ58
10.0MPa	50	250	195	145	112	88	250	3	4	28	590	100	4-Φ25
凹凸法兰 MFM (K)Z43WF-100 (K)Z543WF-100 (K)Z643WF-100 (K)Z943WF-100	65	280	220	170	138	110	250	3	4	32	640	115	8-Φ25
	80	310	230	180	148	121	250	3	4	34	680	120	8-Φ25
	100	350	265	210	172	150	300	3	4.5	38	870	135	8-Φ30
	125	400	310	250	210	176	350	3	4.5	42	980	155	8-Φ34
	150	450	350	290	250	204	350	3	4.5	46	1100	180	12-Φ34
	200	550	430	360	312	260	350	3	4.5	454	1315	220	12-Φ41
	250	650	500	430	382	313	400	3	4.5	60	1605	255	12-Φ41
	300	75	585	500	442	364	450	4	4.5	70	1925	295	16-Φ48
	350	850	665	560	408	422	500	4	5	76	2280	335	16-Φ54
	400	950	715	620	558	474	305	4	5	80	2580	360	16-Φ54

七、有导流孔平板闸阀PN1.6MPa-10.0MPa：

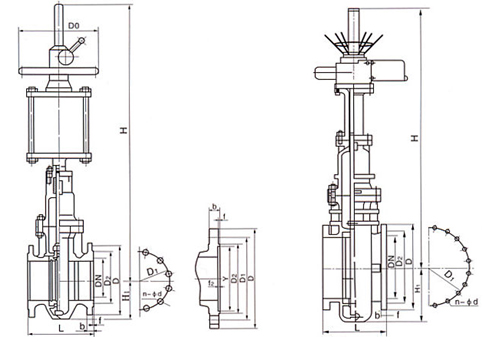

尺寸图

订货须知：

一、①平板闸阀产品名称与型号②平板闸阀口径③平板闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的平板闸阀型号，请按平板闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
