一、产品[国标电动法兰闸阀]的详细资料：

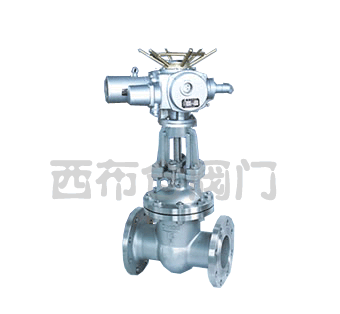

产品名称：国标电动法兰闸阀

产品特点：国标电动法兰闸阀价格,国标电动法兰闸阀厂家,国标电动法兰闸阀报价。

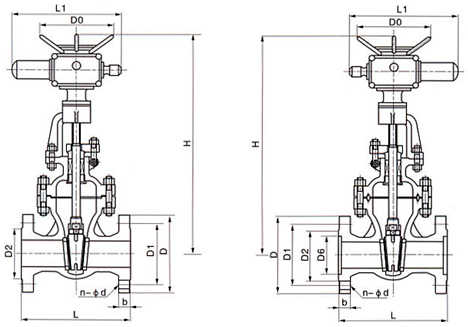

二、电装型号规格主要尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-Φd	电装型号	L1	H	DO
突面法面 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C 16P 16R 16I	40	200	145	110	85	16	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	16	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	18	4-Φ18	DZW10	590	665	365
	80	280	195	160	135	20	8-Φ18	DZW15	590	725	365
	100	300	215	180	155	20	8-Φ18	DZW20	590	787	365
	125	325	245	210	185	22	8-Φ18	DZW20	590	934	365
	150	350	280	240	210	24	8-Φ23	DZW20	590	955	365
	200	400	335	295	265	26	12-Φ23	DZW30	590	1105	365
	250	450	405	335	320	30	12-Φ25	DZW30	810	1343	470
	300	500	460	410	375	30	12-Φ25	DZW45	810	1516	470
	350	550	520	470	435	34	16-Φ25	DZW90	810	1678	470
	400	600	580	525	485	36	16-Φ30	DZW120	830	1849	550
	450	650	640	585	545	40	20-Φ30	DZW120	830	1937	550
	500	700	705	650	608	44	20-Φ34	DZW180	830	2234	550
	600	800	840	770	718	48	20-Φ41	DZW250	870	2432	320
	700	900	910	840	788	50	24-Φ41	DZW250	870	2489	320
	800	1000	1020	950	898	52	24-Φ41	DZW350	1170	2643	570
	900	1100	1120	1050	998	54	28-Φ41	DZW500	1170	2935	570
	1000	1200	1255	1170	1100	56	28-Φ18	DZW500	1170	3410	570

三、电装型号规格主要尺寸 PN2.5MPa：

2.5MPa	DN	L	D	D1	D2	b	n-Φd	电装型号	L1	h	D0
突面法兰 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 25 25P 25R 25I	40	200	145	110	85	15	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	20	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	22	8-Φ18	DZW10	590	665	365
	80	280	195	160	135	22	8-Φ18	DZW15	590	725	365
	100	300	230	190	160	24	8-Φ23	DZW20	590	787	365
	125	325	270	220	188	28	8-Φ25	DZW20	590	902	365
	150	350	300	250	218	30	8-Φ25	DZW20	590	955	365
	200	400	360	310	278	34	12-Φ25	DZW30	810	1105	470
	250	450	425	370	332	36	12-Φ30	DZW30	810	1343	470
	300	500	485	430	390	40	16-Φ30	DZW60	810	1516	470
	350	550	550	490	448	44	16-Φ34	DZW90	830	1678	550
	400	600	610	550	505	48	16-Φ34	DZW120	830	1849	550
	450	650	660	600	555	50	20-Φ34	DZW120	830	1937	550
	500	700	730	660	640	52	20-Φ41	DZW180	870	2234	320
	600	800	840	770	718	56	20-Φ41	DZW250	870	2432	320
	700	900	955	875	815	60	24-Φ48	DZW500	870	2489	320
	800	1000	1070	990	930	64	24-Φ48	DZW500	1170	2643	570
	900	1100	1180	1090	1025	66	28-Φ54	DZW800	1170	2935	570
	1000	1200	1305	1210	1140	68	28-Φ58	DZW800	1170	3410	570

四、国标电动法兰闸阀PN4.0 MPa-6.4MPa：

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	电装型号	L1	H	D0
突面法兰 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 40 40P 40R 40I	40	200	145	110	85	76	18	4-Φ18	DZW10	590	630	365
	50	250	160	125	100	88	20	4-Φ18	DZW10	590	691	365
	65	280	180	145	120	110	22	8-Φ18	DZW10	590	711	365
	80	310	195	160	135	121	22	8-Φ18	DZW15	590	775	365
	100	350	230	190	160	150	24	8-Φ23	DZW20	590	871	365

, ,

125

400

270

220

188

176

8-Φ25

DZW20

590

948

365

150

450

300

250

218

204

8-Φ25

DZW30

810

1028

470

200

550

375

320

282

260

12-Φ30

DZW30

810

1325

470

250

650

445

385

345

313

12-Φ34

DZW45

810

1401

470

300

750

510

450

408

364

16-Φ34

DZW60

830

1653

550

350

850

570

510

465

422

16-Φ34

DZW90

830

1791

550

400

950

655

585

535

474

16-Φ41

DZW120

870

2092

320

500

1150

755

670

612

576

20-Φ48

DZW250

870

2465

320

600

1350

890

795

730

678

20-Φ54

DZW350

1170

570

700

1450

995

900

835

768

24-Φ54

DZW500

1170

570

800

1650

1135

1030

960

876

24-Φ58

DZW800

1060

500

6.4MPa

240

165

125

4-Φ23

DZW10

590

665

365

突面法兰
RF
Z940H
Z940Y
Z940W
Z940F

Z941H
Z941Y
Z941W
Z941F

64
64P
64R
64I

250

175

135

105

4-Φ23

DZW10

590

790

365

280

200

160

130

110

8-Φ23

DZW10

590

840

365

310

210

170

140

121

8-Φ23

DZW20

590

890

365

100

350

250

200

168

150

8-Φ25

DZW20

590

1020

365

125

400

295

240

202

176

8-Φ30

DZW30

590

1100

365

150

450

340

280

240

204

8-Φ34

DZW30

810

1290

470

200

550

405

345

300

260

12-Φ34

DZW60

810

1470

470

250

650

470

400

352

313

12-Φ41

DZW90

830

1500

550

300

750

530

460

412

364

16-Φ41

DZW90

830

1820

550

350

850

595

525

475

422

16-Φ41

DZW120

8701

2216

320

400

950

670

585

525

474

16-Φ48

DZW180

870

2838

320

500

1150

800

705

640

576

20-Φ54

DZW250

1170

3320

570

600

1350

930

820

750

678

20-Φ58

DZW500

1170

3684

570

五、国标电动法兰闸阀PN10.0MPa-16.0MPa：

10.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	电装型号	L	H	D0
凹面法兰 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 100 100P 100R 100I	40	240	165	125	95	76	26	4-Φ23	DZW10	590	680	365
	50	250	195	145	112	88	28	4-Φ25	DZW15	590	810	365
	65	280	220	170	138	110	32	8-Φ25	DZW20	590	860	365
	80	310	230	181	148	121	34	8-Φ25	DZW20	590	892	365
	100	350	265	210	172	150	38	8-Φ30	DZW30	810	1013	470
	125	400	310	250	210	176	42	8-Φ34	DZW45	810	1184	470
	150	450	350	290	250	204	46	12-Φ34	DZW60	830	1250	550
	200	550	430	360	312	260	54	12 -Φ41	DZW90	830	1450	550
	250	650	500	430	382	313	60	12-Φ41	DZW120	870	1650	320
	300	750	585	500	442	364	70	16-Φ48	DZW180	870	1800	320
	350	850	655	560	498	422	76	16-Φ54	DZW250	1170	2030	570
	400	950	715	620	558	474	80	16-Φ54	DZW500	1170	2250	570
	40	260	175	125	92	76	32	4-Φ27	DZW15	590	812	365
凹面法兰 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 160 160P 160R 160I	50	300	215	165	132	88	36	8-Φ25	DZW20	590	905	365
	65	340	245	190	152	110	44	8-Φ30	DZW20	590	968	365
	80	390	260	205	168	121	46	8-Φ30	DZW30	590	978	365
	100	450	300	240	220	150	48	8-Φ34	DZW60	810	1043	470
	125	525	355	285	238	176	60	8-Φ41	DZW90	810	1248	470
	150	600	390	318	270	204	66	12-Φ41	DZW120	830	1394	550
	200	750	480	400	3458	260	78	12-Φ48	DZW120	830	1621	550
	250	838	580	485	425	313	88	12-Φ54	DZW180	870	1935	320
	300	965	665	570	510	364	100	16-Φ54	DZW250	870	2411	320
