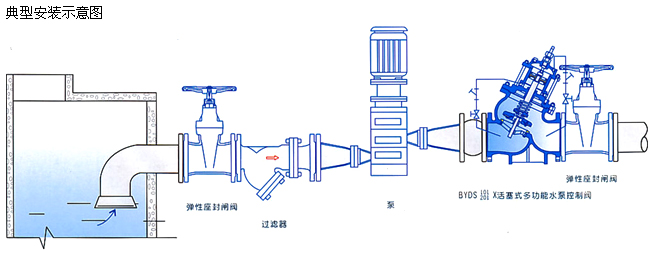

![安装示意图](tu/2007111485158362.jpg)

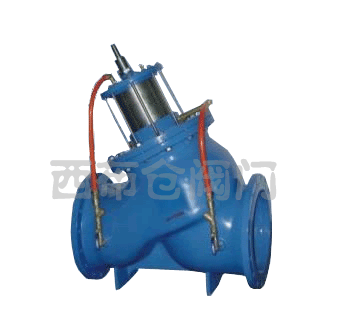

产品[活塞式多功能水泵控制阀]的详细资料 |
产品型号: |
BYDS101/201X |
产品名称: |
活塞式多功能水泵控制阀 |
产品特点: |
活塞式多功能水泵控制阀是安装在大口径给水管网系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。活塞式多功能水泵控制阀,活塞式水泵控制阀,多功能控制阀 | |
![](tu/2007111485157799.jpg) |
活塞式多功能水泵控制阀的详细资料: |
![](tu/2007111485157489.jpg) |
活塞式多功能水泵控制阀,活塞式水泵控制阀,多功能控制阀 该阀兼具电动阀、逆止阀和水锤消除器三种功能,可有效地提高供水系统的安全可靠性。双腔室、双阀瓣结构可使阀门在停泵后迅速关闭90%(防止回流介质导致水泵反转),再缓慢关闭其余l 0%(消除破坏(生水锤)活塞式阀门性能可靠、强度高、动作平稳,防止开泵水锤和停泵水锤的场合。只需操作水泵电机启闭按扭,阀门即可按照水泵操作规程自动实现启闭,流量大、压力损失小。
一、主要外形连接尺寸
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
L |
205 |
216 |
250 |
320 |
365 |
415 |
500 |
605 |
698 |
787 |
914 |
978 |
978 |
1150 |
1300 |
1450 |
1650 |
1800 |
2000 |
2350 |
H |
293 |
328 |
364 |
418 |
481 |
543 |
673 |
729 |
927 |
957 |
1188 |
1218 |
1600 |
1800 |
2000 |
2300 |
2600 |
2700 |
2860 |
3200 | | |
订货须知:
一、①BYDS101/201X活塞式多功能水泵控制阀产品名称与型号②BYDS101/201X活塞式多功能水泵控制阀口径③BYDS101/201X活塞式多功能水泵控制阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的BYDS101/201X活塞式多功能水泵控制阀型号,请按BYDS101/201X活塞式多功能水泵控制阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
