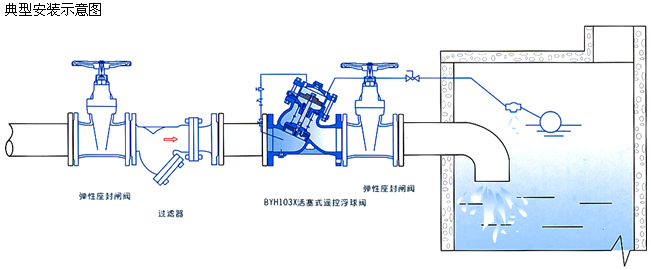

安装示意图

产品[活塞式遥控浮球阀]的详细资料

产品型号:
BYH103X
产品名称:

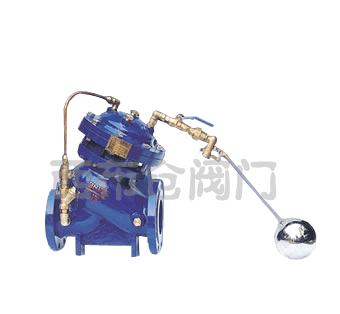

活塞式遥控浮球阀
产品特点:
活塞式遥控浮球阀是兼具多种功能的水力操作式阀门。活塞式遥控浮球阀,活塞式浮球阀,遥控浮球阀
活塞式遥控浮球阀的详细资料:
活塞式遥控浮球阀,活塞式浮球阀,遥控浮球阀
主要安装于水池或高架水塔的进水口处,当水位达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水:当水位下降后,主阀由浮球导阀控制打开进水口向水池注水,实现自动补水。液位控制精确,不受水压干扰:活塞式遥控浮球阀可随水池的高度及使用空间任意位置安装,维护、调试、检查万便、密封可靠,使用寿命长。活塞式阀门性能可靠、强度高、动作平稳适用于600口径以上的管道。

一、主要外形连接尺寸

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

1200

1400

L

205

216

250

320

365

415

500

605

698

787

914

978

978

1150

1300

1450

1650

1800

2000

2350

H

293

328

364

418

481

543

673

729

927

957

1188

1218

1600

1800

2000

2300

2600

2700

2860

3200

订货须知:

一、①BYH103X活塞式遥控浮球阀产品名称与型号②BYH103X活塞式遥控浮球阀口径③BYH103X活塞式遥控浮球阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定公司的BYH103X活塞式遥控浮球阀型号,请按BYH103X活塞式遥控浮球阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
