产品[液动排泥阀]的详细资料

产品型号:
57
产品名称:

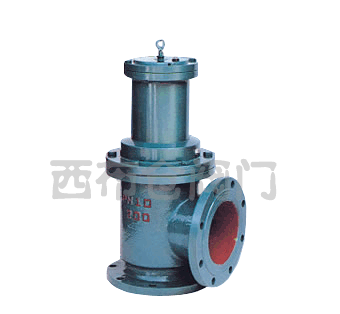

液动排泥阀
产品特点:
液压、气动角式快开排泥阀,是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗,密封性能好,经久耐用,密封副亦为橡胶密封,无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便,安全可靠。 液压角式快开排泥阀,气动角式快开排泥阀,角式快开排泥阀
液动排泥阀的详细资料:
液压角式快开排泥阀,气动角式快开排泥阀,角式快开排泥阀
尺寸图

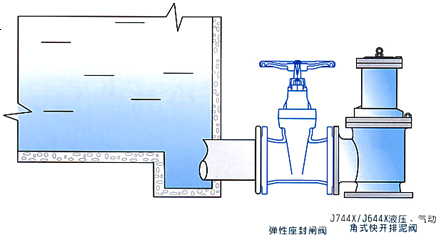

安装示意图

一、技术参数
公称压力0 6MPa、1 0MPa
公称通径:100"~400mm
最低马驱动压力:0.15MPa
适用介质:水、污水
驱动介质:清水、气
适用温度:0~80℃
法兰标准:GB/T l 7241 6 GB/T 911 3
试验标准:GB/T l 3927 APl 598

二、主要零部件材料

零件名称

月体、月盖

膜片压板、阀盘

阀杆

膜片

材 料

铸铁、球铁、碳钢

球铁、青铜

不镕钢

尼龙强化橡胶


三、主要外形连接尺寸

DN

80

100

150

200

250

300

350

400

H

480

500

620

735

805

940

1100

1200

L1

135

145

175

225

260

280

305

340

L2

125

125

145

185

205

245

270

310



订货须知:

一、①液动排泥阀产品名称与型号②液动排泥阀口径③液动排泥阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的液动排泥阀型号,请按液动排泥阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
