一、产品[明杆弹性座封闸阀]的详细资料:
产品型号:RRHX

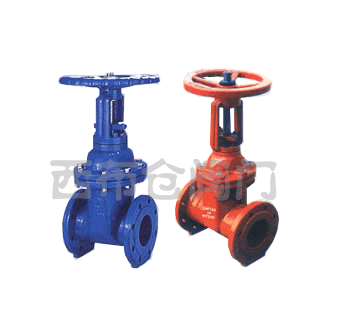

产品名称:明杆弹性座封闸阀
产品特点:明杆弹性座封闸阀除具有弹性座封座封闸阀的优点之外.并可以较直观显阀门开度.启闭迅速可靠,故常应用于消防及工业系统。一般安装于距地面较高位置。 RRHX明杆弹性座封闸阀,明杆弹性座封闸阀,闸阀。

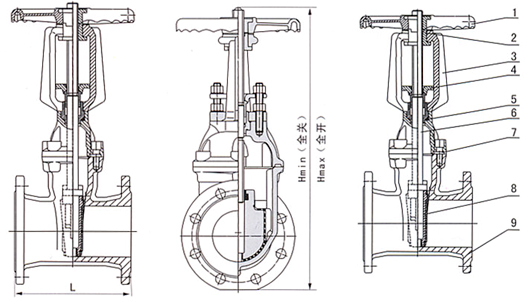

二、主要零部件材料:
|
 NO.  |
 零件名称  |
 材质  |
|
 1  |
 手轮  |
 可锻铸铁  |
|
 2  |
 阀杆螺母  |
 铜合金  |
|
 3  |
 支架  |
 碳铸铁、球墨铸铁、铸钢  |
|
 4  |
 压盖  |
 球墨铸铁、铸钢  |
|
 5  |
 密封圈  |
 丁腈橡胶、三元乙丙  |
|
 6  |
 阀杆  |
 不锈钢  |
|
 7  |
 中口垫  |
 丁腈橡胶、三元乙丙  |
|
 8  |
 闸阀  |
 球墨铸铁+三元乙丙或丁腈橡胶  |
|
 9  |
 阀体  |
 灰铸铁、球墨铸铁、铸钢  |
三、主要技术参数:
公称压力:1.0~2.5MPa
公称通径:50~400mm
工作温度:0~120℃
适用介质:水、油、气等
法兰标准:GB/T17241.6GB9113
试验标准:GB13927API598
四、明杆弹性座封闸阀主要连接外型尺寸:
|
 DN  |
 50  |
 65  |
 80  |
 100  |
 125  |
 150  |
 200  |
 250  |
 300  |
 350  |
 400  |
 450  |
 500  |
 600  |
|
 L  |
 178  |
 190  |
 203  |
 229  |
 254  |
 267  |
 292  |
 330  |
 356  |
 381  |
 406  |
 432  |
 457  |
 508  |
|
 Hmin(全关)  |
 313  |
 332  |
 372  |
 424  |
 497  |
 562  |
 680  |
 837  |
 948  |
 1010  |
 1220  |
 1280  |
 1480  |
 1665  |
|
 Hmax(全开)  |
 355  |
 375  |
 415  |
 476  |
 540  |
 600  |
 720  |
 875  |
 990  |
 1050  |
 1245  |
 1310  |
 1560  |
 1750  |
订货须知:
一、①明杆弹性座封闸阀产品名称与型号②明杆弹性座封闸阀口径③明杆弹性座封闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的明杆弹性座封闸阀型号,请按明杆弹性座封闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
