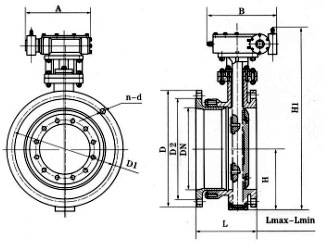

尺寸图


一、产品[管网法兰式伸缩蝶阀]的详细资料:

产品型号:GSd343H/F/X

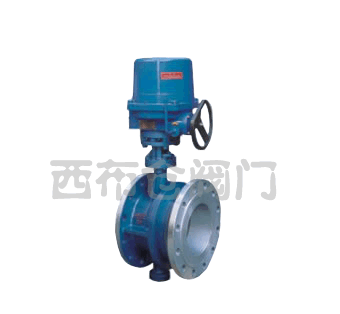

产品名称:法兰式伸缩蝶阀

产品特点:本蝶阀适用于地下管网供、排水管道上作启闭或调节介质流置之用,具有耐潮、耐腐蚀、寿命长等特点。采用标准:设计标准:GB/T12238-1989 法兰连接尺寸: GB/T9113.1-2000; GB/T9113.2-2000 GB/T9115.1-2000; GB/T9115.2-2000 压力试验:GB/T13927-1992;JB/T9092-199 网法兰式伸缩蝶阀,法兰式伸缩蝶阀,伸缩蝶阀。



二、法兰式伸缩蝶阀GSd343H/F/X-6/10/16系列连接尺寸:



公称通径

外形尺寸(参考值)

法兰尺寸和螺栓孔尺寸(标准值)

H

H1

设计最大长度

设计最小长度

设计长度

A

B

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

200

8

174

607

265

215

245

190

308

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

250

10

215

688

295

235

265

190

308

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

300

12

245

742

308

254

282

190

308

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

350

14

270

797

325

271

300

190

308

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

400

16

305

930

345

283

314

270

466

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

450

18

325

975

370

314

340

270

466

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

500

20

360

1065

377

316

346

270

466

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

600

24

445

1225

446

388

417

457

625

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

700

28

505

1343

445

395

425

457

625

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

800

32

560

1436

1060

850

900

457

625

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

900

36

630

1616

515

455

485

598

853

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1000

40

680

1711

525

465

495

598

853

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

1200

48

795

1971

574

512

542

598

853

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

1400

56

900

2218

599

547

572

860

1345

1630

1560

1510

36-36

1675

1530

1530

36-42

1685

1590

1530

36-48

1600

64

1100

2578

640

589

615

860

1345

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

1800

72

1124

2689

725

670

695

860

1345

2045

1970

1718

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

2000

80

1292

3022

764

680

722

952

1592

2265

2180

2125

48-42

2325

2230

2150

48-48

2345

2230

2150

48-62
