一、产品[伸缩器 ]的详细资料:

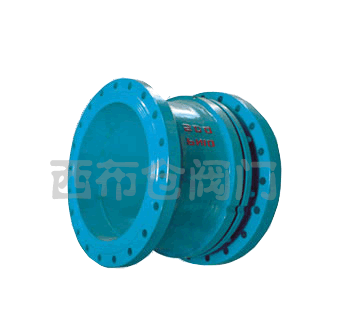

产品名称:伸缩器

产品特点:法兰式管道伸缩器,管道伸缩器,伸缩器

伸缩器 的详细资料:法兰式管道伸缩器,管道伸缩器,伸缩器

二、用途及特点:

TSX管道伸缩器(又名伸缩节),在一定范围内可轴向伸缩,也能在一定的角度范围内克服管道对接不同轴而产生的偏移,本产品用于管道不需要温度补偿,只作拆卸阀门用,配装限位螺栓可以限位。

三、采用标准:

法兰连接尺寸:GB/T9113.1-2000; GB/T9115.1-2000; JB78
压力试验:GB/T13927-1992; JB/T9092-1999

四、主要技术参数:

公称通径

0.6MPa

1.0MPa

1.6MPa

2.5MPa

公称压力

0.9MPa

1.5MPa

2.4MPa

3.75MPa

试验压力Ps(MPa)

0.66MPa

1.1MPa

1.76MPa

2.75MPa

适用温度

-29~125℃ 特殊

适用介质

淡水、海水、污水及轻质油品等

五、主要零件的材质:

零件名称

材料

器体

铸铁、铸钢、不锈钢

器管

铸铁、铸钢、不锈钢

密封

丁晴橡胶、氯丁橡胶、乙丙橡胶、硅橡胶、氟橡胶

六、伸缩器SX-6/10 连接尺寸:

公称通径

连接尺寸(标准值)

结构长度 (标准值)

0.6MPa

1.0MPa

最长

最短

毫米

英寸

D

D1

D2

Z-Фd

D

D1

D2

Z-Фd

80

3

190

150

124

4-18

200

160

132

8-18

252

202

100

4

210

170

144

4-18

220

180

156

8-18

252

202

125

5

240

200

174

8-18

250

210

184

8-18

269

202

150

6

265

225

199

8-18

285

240

211

8-22

261

202

200

8

320

280

254

8-18

340

295

266

8-22

306

246

250

10

375

335

309

12-18

395

350

319

12-22

311

251

300

12

440

395

363

12-22

445

400

370

12-22

313

253

350

14

490

445

413

12-22

505

460

429

16-22

327

267

400

16

540

495

463

16-22

565

515

480

16-26

341

271

450

18

595

550

518

16-22

615

565

530

20-26

341

271

500

20

645

600

568

20-22

670

620

582

20-26

351

281

600

24

755

705

667

20-26

780

725

682

20-30

380

310

700

28

860

810

772

24-26

895

840

794

24-30

420

350

800

32

975

920

878

24-30

1015

950

901

24-33

462

387

900

36

1075

1020

978

24-30

1115

1050

1001

28-33

478

403

1000

40

1175

1120

1078

28-30

1230

1160

1112

28-36

500

425

1200

48

1405

1340

1295

32-33

1455

1380

1328

32-39

464

374

1400

56

1630

1560

1510

36-36

1675

1590

1530

36-42

479

389

七、伸缩器TSX-6/25 连接尺寸:

公称通径

连接尺寸(标准值)

结构长度 (标准值)

0.6MPa

1.0MPa

最长

最短

毫米

英寸

D

D1

D2

Z-Фd

D

D1

D2

Z-Фd

80

3

200

160

132

8-18

200

160

132

8-18

252

202

100

4

220

180

156

8-18

235

190

156

8-22

252

202

125

5

250

210

184

8-18

270

220

184

8-26

259

202

150

6

285

240

211

8-22

300

250

211

8-26

261

202

200

8

340

295

266

12-22

360

310

274

12-26

306

246

250

10

405

355

319

12-26

425

370

330

12-30

311

251

300

12

460

410

370

12-26

485

430

387

16-30

313

253

350

14

520

470

429

16-26

555

490

448

16-33

327

267

400

16

580

525

480

16-30

620

550

503

16-36

341

271

450

18

640

585

548

20-30

670

600

548

20-36

341

271

500

20

715

650

609

20-33

730

660

609

20-36

351

281

600

24

840

770

720

20-36

845

770

720

30-39

380

310

700

28

910

840

794

24-36

960

875

820

24-42

420

350

800

32

1025

950

901

24-39

1085

990

928

24-48

462

387

900

36

1125

1050

1001

28-39

1185

1090

1028

28-48

478

403

1000

40

1255

1170

1112

28-42

1320

1210

1140

28-56

500

425

1200

48

1485

1390

1328

32-48

1530

1420

1350

32-56

464

374

1400

56

1685

1590

1530

36-48

1755

1640

1560

36-62

479

389
