一、产品[自力式温度调节阀]的详细资料:

产品型号:ZZWP型

产品名称:自力式温度调节阀

产品特点:ZZWP型自力式温度调节阀无需外加能源,利用被调介质自身能量实现温度自动调节的执行器产品,公称压力PN16、40、64;温度调节范围从0~270°C;温度控制器连接头为G1″外螺纹;法兰标准:PN16、40按GB9113—88;PN64按JB79.2—94 , PN16为凸面法兰; PN40、65为凹面法兰,阀体为凹面。结构长度按GB12221—89标准。

二、主要零件材料:

阀体
ZG230—45
ZG1Cr18Ni9Ti
阀座
ZG1Cr18Ni12Mo2Ti
Cr18Ni12Mo2Ti
阀芯
1Cr18Ni9Ti
Cr18Ni12Mo2Ti
波纹管套
1Cr18Ni9Ti
Cr18Ni12Mo2Ti
平衡波纹管
1Cr18Ni9Ti
温包
H62
1Cr18Ni9Ti
毛细管
H62
1Cr18Ni9Ti
接头
35
1Cr18Ni9Ti

三、主要技术参数和性能指标:

公称通径DN (mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
公称压力PN(Mpa)
1.6 4.0
额定流量系数(KV)
单座
5
7
11
20
30
48
75
120
190
300
480
760
1100
双座
12
22
33
53
53
132
209
330
528
836
1210
套筒
11
20
30
48
75
120
190
300
480
760
1100
额定行程(mm)
6
8
10
14
20
35
允许最大压差(Mpa)
1.6
1.5
0.5
温度调节范围(°C)
0~70、50~120、100~170、150~220、200~270
调节精度(%)
±5
允许超载值(°C)
分别为上述温度调节范围上限加50
使用环境温度(°C)
-40~+80
安装接头(M)
G1”
毛细管长度(M)
3、5
允许泄漏量
硬密封(1/h)
双座、套筒:5×10-3×阀额定容量(II级)单座:10-4×阀额定容量(IV)
软密封(m1/min)
0.15
0.15
0.15
0.30
0.30
0.45
0.60
0.90
1.70
4.0
4.0
6.75
11.10

四、ZZWP型自力式温度调节阀公称通径的外形尺寸:

公称通径(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
法兰端面距离(L)
150
160
180
200
230
290
310
350
400
480
600
730
总高度(H)
500
540
580
640
700
750
820
950
1100
1280
温包插入深度(T)
235 430
430 630
1000
温包外露高度(h)
350
温包直径(d)
25(护套直径Φ28)
重量(kg)
8
10
13
15
18
30
35
60
75
85
110
150

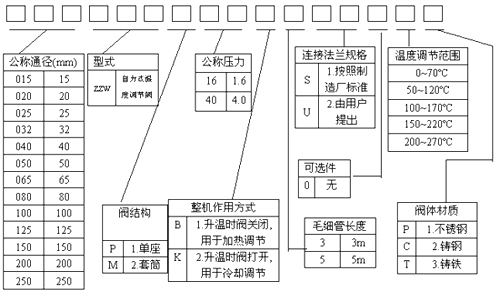

五、ZZWP自力式温度调节阀型号:

图表

订货须知:
一、①ZZWP型自力式温度调节阀产品名称与型号②ZZWP型自力式温度调节阀口径③ZZWP型自力式温度调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的ZZWP型自力式温度调节阀型号,请按ZZWP型自力式温度调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
