产品[法兰过滤器]的详细资料 |
|
产品型： |
YFG型 |
|
产品名： |

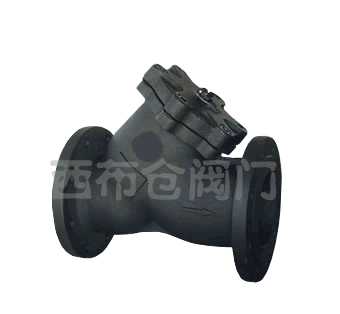

法兰过滤器 |
|
产品特： |
液化气过滤器广泛用于液化气、石油气、蒸汽、空气、水、油品等多种介质的管线中；保护管线系统各种设备、水泵、阀门等；免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。YFG型法兰过滤器,法兰过滤器,过滤器 | |
 |
法兰过滤器的详细资料： |
 |
|
一、特点
1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小。重量轻。
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。
4、伸缩型特点：拉伸长度。最大位置可移伸100mm。有利于安装方便。提高工作效率。

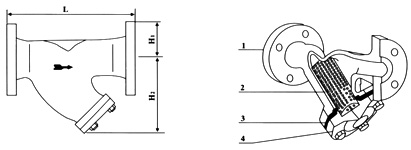

二、主要零件部件材料表
|
要主零件部件材料表 |
Code
序号 |
Parts
零件名称 |
Materials
材料 |
|
1 |
Bodv
阀体 |
CarbonsteelStainlessSteel
碳钢、不锈钢 |
|
2 |
Filter Core Net
滤芯网 |
Stainless Steel
不锈钢 |
|
3 |
Gasket
垫片 |
Metal graphite
金属石墨 |
|
4 |
Gauze Filter Cap
滤网盖 |
CarbonsteeIStainlessSteel
碳钢、不锈钢 |
三、技术参数表
|
Model
产品型号 |
Nominal
Diameter(DN)
公称通径 |
Connection
连接方式 |
Nominal
Pressure fMPa)
公称压力 |
Max．Allowable
TMP(℃)
最高允许温度 |
External Dimensions(mm)外形尺寸 |
|
L |
H1 |
H2 |
|
YFG |
15—20
25 |
Flange法兰 |
1.6—4.0 |
425 |
160
150 |
53
58 |
70
95 |
|
YFG |
32 |
Flange法兰 |
1.6—4．O |
425 |
1 80 |
73 |
120 |
|
YFG |
40 |
Flange法兰 |
1.6—4.0 |
425 |
200 |
75 |
1 35 |
|
YFG |
50 |
Flange法兰 |
1.6—4.0 |
425 |
230 |
80 |
1 65 |
|
YFG |
65 |
Flange法兰 |
1.6—4.0 |
425 |
270 |
93 |
1 80 |
|
YFG |
80 |
Flange法兰 |
1.6—4．O |
425 |
290 |
1 00 |
1 89 |
|
YFG |
1 00 |
Flange法兰 |
1.6—4.0 |
425 |
310 |
1 1 0 |
235 |
|
YFG |
125 |
Flange法兰 |
1.6—4.0 |
425 |
400 |
125 |
280 |
|
YFG |
1 50 |
Flange法兰 |
1.6—4.0 |
425 |
430 |
143 |
345 |
|
YFG |
200 |
Flange法兰 |
1.6—4．O |
425 |
500 |
170 |
410 |
|
YFG |
250 |
Flange法兰 |
1.6—4.0 |
425 |
590 |
203 |
610 |
|
YFG |
300 |
Flange法兰 |
1.6—4.0 |
425 |
650 |
230 |
690 |
|
YFG |
350 |
Flange法兰 |
1.6—4.0 |
425 |
700 |
255 |
780 | | |
订货须知：
一、①YFG型法兰过滤器产品名称与型号②YFG型法兰过滤器口径③YFG型法兰过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的YFG型法兰过滤器型号，请按YFG型法兰过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
