尺寸图

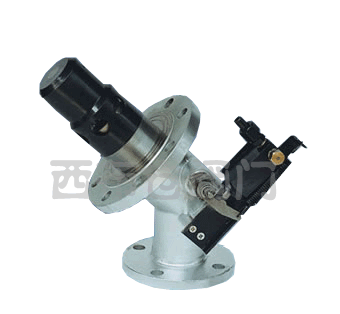

产品[槽车紧急切断阀]的详细资料

产品型号:
QGJ43F、QGY43F
产品名称:
槽车紧急切断阀
产品特点:
液化石油气、液氨紧急切断阀是一种安全保护阀,同槽车及贮罐主要气液相接口所装设的快速闭止阀门,可在现场和一定距离之外借助液压,气压机械实现快速关闭。槽车紧急切断阀,紧急切断阀,切断阀
槽车紧急切断阀的详细资料:
槽车紧急切断阀,紧急切断阀,切断阀
当外界发生火灾等原因使环境温度升高至规定范围时,借助易熔件,阀们能快速自动关闭,起安全保护作用。本阀安装于固定式及移动式贮罐及槽车,作为紧急切断和防止事故过流切断用的安全装置。
一、产品型号规格
QGJ43F-25 25P 、 QGY43F-25 25P、DN25~50 A/BQGJ43F-25 、 A/BQGY43F-25、DN25~50
A:液氨 B:丙烯

二、型号编制方法
尺寸图

类型

代号

单纯紧急切断阀

QD

紧急切断阀与过流限制阀组合

QG

紧急切断阀过流限制阀和截止阀组合

QGJ

紧急切断阀过流限制阀和球阀组合

QGQ


传动方式

代号

液压

Y

机械

J

气动

Q


连接形式

代号

安装方式

代号

阀体形式

代号

阀座密封面材料

代号

法兰

4

内置

1

直通

1

尼龙塑料

N

快速接头

5

外置

2

角式

2

氟塑料

F

合金钢

H

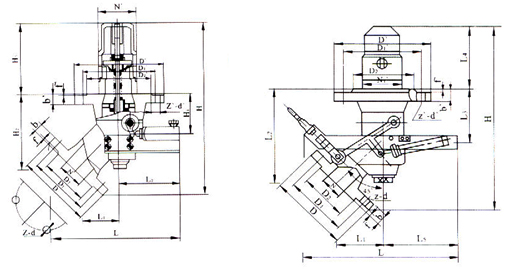

三、主要外形尺寸与连接尺寸

DN

H

L

L1

L2

L3

L4

L5

重量
(kg)

(mm)

25

295

320

75

145

100

110

147

8.502

50

372

320

97

165

114

153

153

16.844


DN

出口法兰尺寸(mm)

入口法兰尺寸(mm)

N

D

D1

D2

D3

b

f

f1

z-d

N′

D′

D1′

D2′

D3′

b′

f′

f1′

z′-d′

25

25

115

85

65

58

15

2

4

4-14

50

160

125

100

87

20

3

4

4-18

50

50

160

125

100

88

20

3

4

4-18

80

195

160

135

120

22

3

4

8-18

注:可根据用户要求生产无过流的汽车用紧急切断阀。


订货须知:

一、①槽车紧急切断阀产品名称与型号②槽车紧急切断阀口径③槽车紧急切断阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的槽车紧急切断阀型号,请按槽车紧急切断阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
