产品[钢制直通视镜]的ˇ细资料
产品型号ˇ
产品名称ˇ

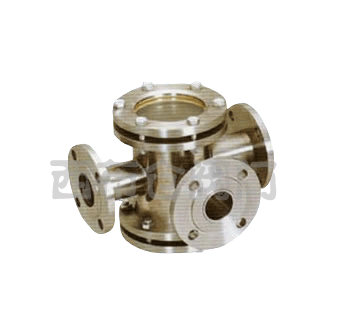

钢制直通视镜
产品特点ˇ
直通视镜ˇ用于排液或糟前的固流ˇ冷却水等液体管路上以观察液体流动情况。阀体材料ˇ有碳钢、不锈钢、衬胶、衬氟等多种。公称压力范围ˇ有2.5、6公斤/厘米2两种。工作温度ˇ金属≤200℃ˇ塑料≤80℃ˇ允许急变温度80℃ 公称直径ˇDN15~DN150厘米。 钢制直通视镜,直通视镜,视镜
钢制直通视镜的ˇ细资料ˇ
钢制直通视镜,直通视镜,视镜
尺寸图

一、主要外形连接尺寸
Pg=2.5公斤/厘米2
公称直径Dg
外形尺寸
玻璃板
图号
英寸
毫米
H
L
直径
厚度
1/2
15
200
181
65
10
HGS 07-101-01-1~7
3/4
20
200
181
65
10
HGS 07-101-02-1~7
1
25
200
181
65
10
HGS 07-101-03-1~7
32
260
226
95
15
HGS 07-101-04-1~7
11/2
40
260
226
95
15
HGS 07-101-05-1~7
2
50
320
266
140
20
HGS 07-101-06-1~7
2/1/2
65
320
266
140
20
HGS 07-101-07-1~7
3
80
360
300
165
20
HGS 07-101-08-1~7
4
100
360
300
165
20
HGS 07-101-09-1~7
5
125
440
356
165
20
HGS 07-101-10-1~7
6
150
440
356
165
20
HGS 07-101-11-1~7

Pg=6公斤/厘米2
公称直径Dg
外形尺寸
玻璃板
图号
英寸
毫米
H
L
直径
厚度
1/2
15
200
189
65
10
HGS 07-102-15-1~7
3/4
20
200
189
65
10
HGS 07-102-20-1~7
1
25
200
189
65
10
HGS 07-102-25-1~7
32
260
234
95
15
HGS 07-102-32-1~7
11/2
40
260
234
95
15
HGS 07-102-40-1~7
2
50
320
278
140
20
HGS 07-102-50-1~7
2/1/2
65
320
278
140
20
HGS 07-102-65-1~7
3
80
360
308
165
20
HGS 07-102-80-1~7
4
100
360
308
165
20
HGS 07-102-100-1~7
5
125
440
350
165
20
HGS 07-102-125-1~7
6
150
440
350
165
20
HGS 07-102-150-1~7
尺寸图

一、主要外形连接尺寸

Pg=2.5公斤/厘米2

公称直径Dg

外形尺寸

玻璃板

图号

英寸

毫米

H

L

直径

厚度

25

200

181

65

10

HGS 07-103-01-1~7

32

260

226

95

15

HGS 07-103-02-1~7

40

260

226

95

15

HGS 07-103-03-1~7

50

320

266

140

20

HGS 07-103-04-1~7

65

320

266

140

20

HGS 07-103-05-1~7

80

360

300

165

20

HGS 07-103-06-1~7

100

360

300

165

20

HGS 07-103-07-1~7

125

440

356

165

20

HGS 07-103-08-1~7

150

440

356

165

20

HGS 07-103-09-1~7


Pg=6公斤/厘米2

公称直径Dg

外形尺寸

玻璃板

图号

英寸

毫米

H

L

直径

厚度

25

200

189

65

10

HGS 07-103-01-1~7

32

260

234

95

15

HGS 07-103-02-1~7

40

260

234

95

15

HGS 07-103-03-1~7

50

320

278

140

20

HGS 07-103-04-1~7

65

320

278

140

20

HGS 07-103-05-1~7

80

360

308

165

20

HGS 07-103-06-1~7

100

360

308

165

20

HGS 07-103-07-1~7

125

440

364

165

20

HGS 07-103-08-1~7

150

440

364

165

20

HGS 07-103-09-1~7

一、主要外形连接尺寸

Pg=2.5公斤/厘米2

公称直径Dg

外形尺寸

玻璃板

图号

H

L

直径

厚度

25X32

260

226

95

15

HGS 07-105-01-1~7

40X50

320

266

140

20

HGS 07-105-02-1~7

50X60

320

266

140

20

HGS 07-105-03-1~7

65X80

360

300

165

20

HGS 07-105-04-1~7

80X100

360

300

165

20

HGS 07-105-05-1~7


Pg=6公斤/厘米2

公称直径Dg

外形尺寸

玻璃板

图号

H

L

直径

厚度

25X32

260

234

95

15

HGS 07-106-01-1~7

40X50

320

278

140

20

HGS 07-106-02-1~7

50X60

320

278

140

20

HGS 07-106-03-1~7

65X80

360

308

165

20

HGS 07-106-04-1~7

80X100

360

308

165

20

HGS 07-106-05-1~7

订货须知:

一、①钢制直通视镜产品名称与型号②钢制直通视镜口径③钢制直通视镜是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定公司的钢制直通视镜型号,请按钢制直通视镜型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
