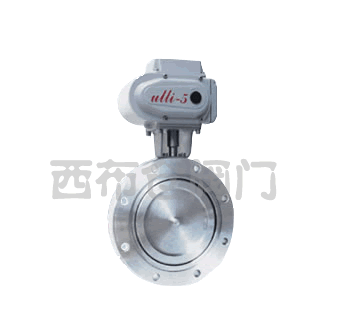

GID-A系列电动高真空蝶阀是适用于真空系统中接通或切断管路的介质流。
该阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制。阀门的阀板采用夹紧结构，把阀板的密封圈来夹紧，除了能用在真空状态下，也能在低压状态下使用。并可以任意位置安装。
适用的工作介质为空气和非腐蚀性气体。

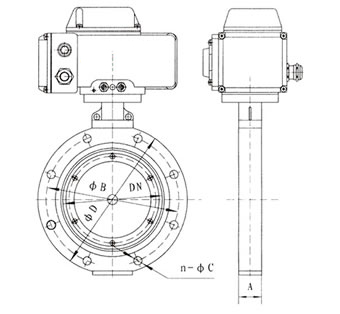

| 外形连接尺寸及性能参数 |
| |
|
|
GID
-80A |
GID
-100A |
GID
-125A |
GID
-150A |
GID
-200A |
GID
-250A |
GID
-300A |
GID
-400A |
|
性能 |
|
公称通径(DN) |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
连接尺寸 |
A |
32 |
35 |
45 |
50 |
55 |
60 |
|
ΦD |
145 |
165 |
200 |
225 |
285 |
335 |
425 |
510 |
|
ΦB |
125 |
145 |
175 |
200 |
260 |
310 |
395 |
480 |
|
n-ΦC |
4-9 |
8-12 |
12-11 |
12-14 |
16-14 |
|
适用范围(Pa) |
105～6.7x10-4 |
|
漏气率（Pa.L/S) |
6.7X10-4 |
|
介质温度(℃) |
丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150， |
|
电源（V/Hz） |
220/50 |
|
开闭时间（S） |
30 |
|
连接法兰标准 |
GB6070.3-85 |
|
主要件材质 |
阀体、阀板 |
碳钢（镀镍）或不锈钢 |
|
密封件 |
丁腈橡胶或氟橡胶 | | |
