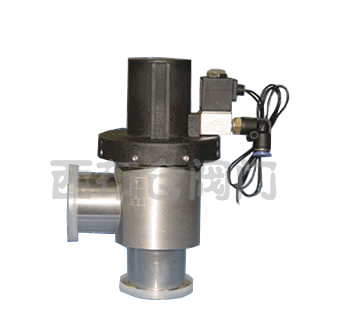

GDQ-J系列气动高真挡板阀在真空系统中作切断或接通气流之用。
该阀以压缩空气为动力，通过控制气动元件来改变气路方向，执行气缸驱动使挡板阀做启闭运动。
适用的工作介质为空气及非腐蚀性气性。
| 外形及性能参数 |
| |
|
性能 |
公称通径(DN) |
外形及连接尺寸(mm)
|
法兰标准 |
适用范围(Pa) |
漏气率(Pa.L/S) |
气源压力
(MPa) |
介质温度
(℃) |
|
型号 |
H |
A |
ΦD |
ΦB |
n-ΦC |
|
GDQ-J16 |
16 |
180 |
40 |
30 |
16KF |
/ |
真空快卸法兰
GB4982-85 |
105～1.3x10-4 |
6.7
x10-4 |
0.4～0.6 |
密封材料为
丁腈橡胶时-25℃～+80℃
密封材料为
氟橡胶时-30℃～+150℃ |
|
GDQ-J25 |
25 |
200 |
50 |
40 |
25KF |
/ |
|
GDQ-J40 |
40 |
210 |
65 |
55 |
40KF |
/ |
|
GDQ-J50 |
50 |
276 |
70 |
110 |
90 |
4-9 |
活套真空法兰
GB6070.4-85 |
|
GDQ-J63 |
63 |
283 |
88 |
130 |
110 |
|
GDQ-J80 |
80 |
314 |
98 |
165 |
125 |
8-9 |
|
GDQ-J100 |
100 |
342 |
108 |
165 |
145 |
|
GDQ-J150 |
150 |
482 |
138 |
220 |
195 |
8-11 |
JB919 |
|
GDQ-J160 |
160 |
482 |
138 |
225 |
200 |
8-11 |
GB6070.4-85 |
|
GDQ-J200 |
200 |
620 |
200 |
285 |
260 |
12-11 |
|
GDQ-J250 |
250 |
655 |
208 |
335 |
310 |
12-11 |
|
GDQ-J300 |
300 |
750 |
250 |
380 |
350 |
8-14 |
JB919 |
|
GDQ-J400 |
400 |
1210 |
330 |
510 |
480 |
16-12 |
GB6070.4-85 | | | | |
订货须知：
一、①GDQ-J系列气动高真挡板阀产品名称与型号②GDQ-J系列气动高真挡板阀口径③GDQ-J系列气动高真挡板阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的GDQ-J系列气动高真挡板阀型号，请按GDQ-J系列气动高真挡板阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
