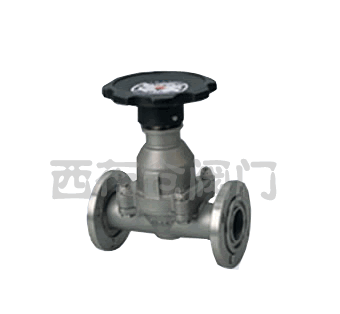

GM系列高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上用来截止或接通真空系统。阀门适用的工作介质为空气及非腐蚀性气性。

适用范围:10 5 ~1.3x10 -4 Pa
漏气率:6.7x10 -4 Pa.L/S
介质温度:
隔膜为丁腈橡胶时-25℃~+80℃
隔膜为氟橡胶时-30℃~+150℃

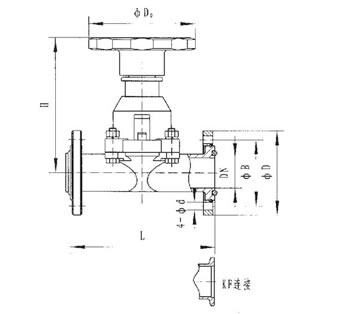

型号及外形尺寸


尺寸

DN

H

ΦD

ΦD1

Φd

ΦD0

L

型号

GM-10

10

75

46

36

6

55

75

GM-25

25

117

70

55

7

90

120

GM-40

40

137

100

80

9

100

150

GM-50

50

160

110

90

9

100

180

注: 活套法兰连接
     快卸法兰连接

订货须知:

一、①GM系列高真空隔膜阀品名称与型号②GM系列高真空隔膜阀口径③GM系列高真空隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的GM系列高真空隔膜阀号,请按GM系列高真空隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
