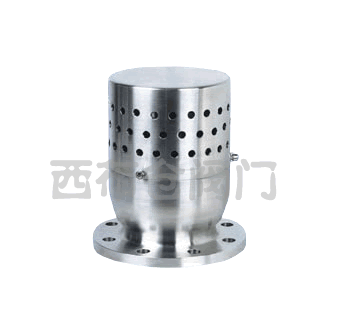

YFA72W真空安全阀-上海西布仓阀门制造有限公司

产品展示当前位置：首页 -> 产品展示 -> 真空阀

YFA72W适用于温度≤200℃的负压系统，当容器内负压超过允喧虻时，该阀自动开启，蝸E丒掌坏比萜髂诟貉勾丒皆市凳保梅ё远乇眨佣；ど璞讣跋低场０沧霸谡７歉貉瓜低常比萜骱拖低车姆派⒎创蚩貉故保朔远簟

主要零部件材料：

NO.	零件名称	YFA72W-P材料	YFA72W-R材料
1	阀虂	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	阀讈	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	调节圈	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀盖	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
5	阀杆	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	弹簧	50CrVA	50CrVA皝芰

工作温度	≤200
适用介质	YFA72W-10P适用于硝酸类介质
适用介质	YFA72W-10R适用于醋酸类介质

外形尺寸和连接尺磥：

公称通径	尺寸
公称通径	D	D1	D2	Z-ød	b	f1	H
15	95	65	45	4-14	14	2	110
20	105	75	55	4-14	16	2	130
25	115	85	65	4-14	16	2	150
32	140	100	78	4-18	18	2	180
40	150	110	85	4-18	18	3	200
50	165	125	100	4-18	20	3	221
80	200	160	135	4-18	22	3	245
100	220	180	155	8-18	22	3	253
125	250	210	185	8-18	24	3	280
150	285	240	210	8-23	24	3	329
200	340	295	265	8-23	26	3	377
250	395	350	320	12-23	28	3	440

订货须知：

一、①气动球阀产品名称与型号②气动球阀口径③气动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的气动球阀型号，请按气动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
