产品[保温闸阀 ]的详细资料


产品型号:
82
产品名称:

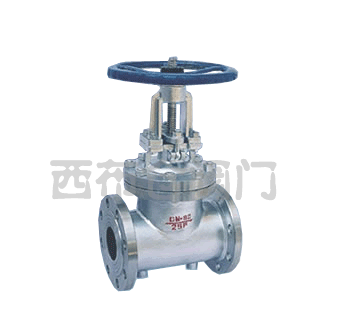

保温闸阀
产品特点:
保温闸阀厂家,保温闸阀报价,保温闸阀价格
保温闸阀 的详细资料:
保温闸阀厂家,保温闸阀报价,保温闸阀价格

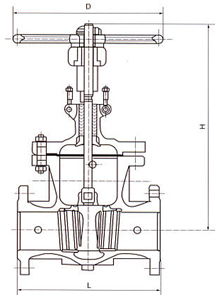

尺寸图

一、应用规范
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927

二、主要零件材料

零件名称

ZG1Cr18Ni19Ti系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12MO2Ti系列

ZG00Cr17Ni14MO2系列

WCB系列

阀体/阀盖

ZG1Cr189Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO2Ti

ZG00Cr17Ni14MO2

WCB

闸板

ZG1Cr189Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO2Ti

ZG00Cr17Ni14MO2

1Cr13

阀杆

1Cr189Ti

00Cr18Ni10

1Cr18Ni12MO2Ti

00Cr17Ni14MO2

1Cr13

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨

垫片

304+-PTFE

304L+PTFE

316+PTFE

316+PTFE

石墨+304

压盖

ZG1Cr189Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO2Ti

ZG00Cr17Ni14MO2

WCB

填料压环

1Cr189Ti

00Cr18Ni10

1Cr18Ni12MO2Ti

00Cr17Ni14MO2

1Cr13

螺栓

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr189Ti

1Cr189Ti

1Cr189Ti

1Cr189Ti

45


三、1.6MPa主要连接尺寸及重量

尺寸

DN

40

50

65

80

100

125

150

200

250

300

L

mm

200

250

265

280

300

325

350

400

450

500

H

mm

310

358

373

435

500

614

674

818

969

1145

D

mm

200

240

240

280

300

320

360

400

450

560

四、2.5MPa主要连接尺寸及重量

尺寸

DN

40

50

65

80

100

125

150

200

250

300

L

mm

200

250

265

280

300

325

350

400

450

500

H

mm

358

373

435

500

614

674

818

969

1145

1145

D

mm

240

240

280

300

320

360

400

450

560

640

五、6.4MPa主要连接尺寸及重量

尺寸

DN

40

50

65

80

100

125

150

200

250

300

L

mm

200

250

280

310

350

400

450

550

650

750

H

mm

358

373

435

500

514

674

818

969

1145

1145

D

mm

240

240

280

300

320

360

400

450

560

640

订货须知:

一、①平板闸阀产品名称与型号②平板闸阀口径③平板闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的平板闸阀型号,请按平板闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
