产品[保温球阀]的详细资料


产品型号:
103
产品名称:

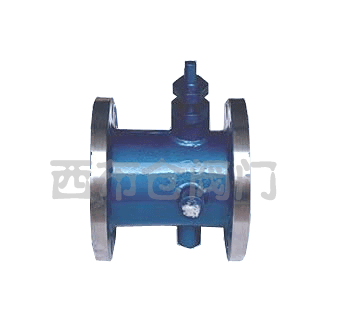

保温球阀
产品特点:
产品特点该产品具有良好的保温保冷特性,具阀门的痛径与管径一致,同时又能有效降管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送还常温下会凝固的高粘度介质。保温球阀价格,保温球阀报价,保温球阀厂家
保温球阀的详细资料:

保温球阀价格,保温球阀报价,保温球阀厂家

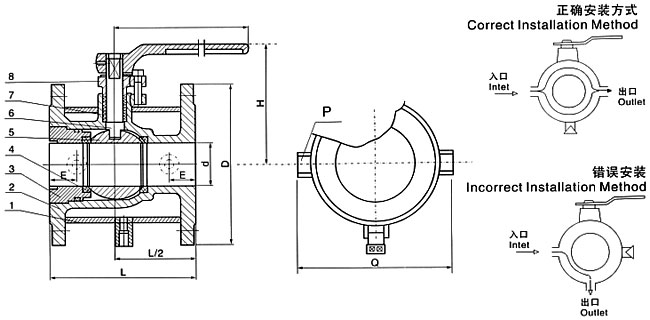

尺寸图

一、主要零件材质表

序号

零件名称

材质

序号

零件名称

材质

GB

ASTM

GB

ASTM

1

夹套

25

A105

5

球体

2

阀座

WCB

A216-WCB

6

阀杆

1Cr13

A247-410

3

阀体

1Cr18Ni9Ti

SS304

7

填料

柔性石墨

4

密封圈

PTFE、对位聚苯

8

填料压盖

WCB

A216-WCB


注:系列阀门主要零件及密封面材质可根据实际工况条件或用户特殊要求设计先用。

二、技术规范

设计标准

ASME B 16.34 GB/T 12224

结构长度

ASME B 16.10 GB/T 12221

连接法兰

ASME B 16.34 JB/T 79

驱动方式

手动、电动、气动

试验和检验

JB/T9092 API 598

适用介质

重油、胶类等易凝固介质

序号
零件名称
材质
GB
ASTM
1
夹套
25
105
2
阀座
WCB
A216-WCB
3
阀体
25
A105
4
密封圈
PTFE、对位聚苯
5
球体
6
阀杆
1Cr13
A247-410
7
填料
柔性石墨
8
填料压盖
WCB
A216-WCB


注:系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。

BQ41F保温球阀主要外型及连接尺寸表

公称通径(DN)
d
L
D
E
Q
H
W
管螺纹
(mm)
(in)
(mm)
(in)
P
20
3/4"
19
117
40
1 1/2"
58.5
147
101
170
G3/4"
25
1"
25
127
50
2"
62.5
156
106
170
G3/4"
40
1 1/2"
38
165
65
2 1/2"
63.5
181
125
250
G3/4"
50
2"
51
178
80
3"
68
218
135
250
G3/4"
80
3"
76
229
150
6"
82
275
193
350
G3/4"
100
4"
102
254
200
8"
83
300
265
420
G3/4"
150
6"
152
292
250
10"
95
403
355
1000
G3/4"
200
8"
203
330
300
12"
100
495
410
1300
G3/4"
备注
法兰尺寸请按对应的通径参阅《主要外型及连接尺寸表》



订货须知:
一、①保温球阀产品名称与型号②保温球阀阀口径③保温球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的保温球阀型号,请按保温球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
