产品[气动保温球阀 ]的详细资料

产品型号：	133
产品名称：	气动保温球阀
产品特点：	气动保温球阀,气动球阀,保温球阀

气动保温球阀 的详细资料：

气动保温球阀,气动球阀,保温球阀

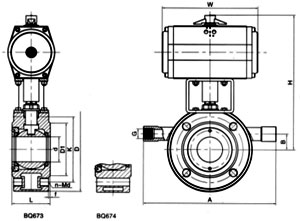

一、主要外形和连接尺寸

通径DN		d	G	A	B	L	D	K	D1	n-Md		f	H	W
mm	in	d	G	A	B	L	D	K	D1	BQ73	BQ74	f	H	W
15	1/2″	14	G1/2″	150	15	35	90	65	46	4-12	4-14	2	170	140
20	3/4″	19	G1/2″	160	20	38	100	75	56	4-12	4-14	2	175	140
25	1″	25	G1/2″	190	20	42	110	85	65	4-12	4-14	2	180	140
32	1 1/4″	29	G1/2″	210	25	50	135	100	76	4-16	4-14	2	215	164
40	1 1/2″	38	G1/2″	230	30	60	145	110	84	4-16	4-18	2	225	164
50	2″	48	G1/2″	250	30	70	160	125	99	4-16	4-18	3	248	190
65	2 1/2″	64	G1/2″	270	45	95	180	145	118	4-16		3	258	210
80	3″	76	G1/2″	300	50	118	195	160	132	8-16		3	300	247
100	4″	95	G1″	340	70	140	215	180	156	8-16		3	315	276

BQ673法兰为螺纹孔，BQ674法兰为光孔。

订货须知：

一、①气动保温球阀产品名称与型号②气动保温球阀口径③气动保温球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的气动保温球阀型号，请按气动保温球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
