一、主要结构特点及用途:

1.本系列阀门主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用,实现零泄漏。
2.密封面之间摩擦系数小,起闭方便,而且,密封面的磨损有自动补偿功能。
3.结构简单,紧凑,检修方便,使用寿命长。
4.阀盖填料室设有真空密封机构,具有自胀押金压紧作用,并且,各连接面采用高强膨胀材料密封,使系统
与大气隔离,具有很好的真空密封性能。
5.本系列阀门连接形式分为法兰连接、焊接连接两种,驱动方式为手动、电动两种。
该系列阀门适用于工作温度≤425℃和≤550℃,工作介质为水、空气、蒸汽的管路上,作为起闭装置。尤其适用于火电厂汽机冷凝和真空负压系统,起到真空密封隔离作用。

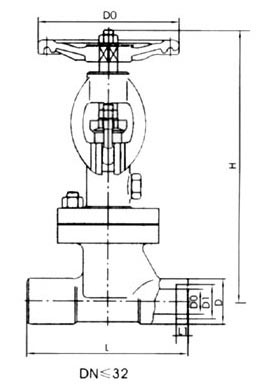

二、真空隔离截止阀结构形式及尺寸:

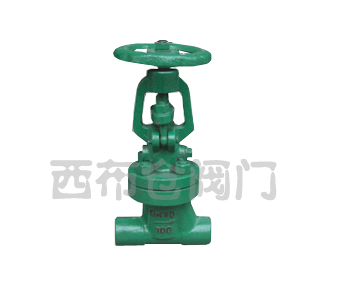

NKJ61型真空隔离截止阀; NKZ44、NKZ64型真空隔离闸



产 品 类 型

壳体强度试验(MPa)

上密封试验(MPa)

密封试验(MPa)

适 用 介 质

适用温度(℃)

NKJ61H-40

6.0

4.4

4.4

水,蒸汽,空气

≤425

NKJ61H-64

9.6

7.0

7.0

NKJ61H-100

15.0

11.0

11.0

NKJ61Y-401

6.0

4.4.

4.4

水,蒸汽,空气

≤425

NKJ61-601

9.6

7.0

7.0

NKJ61Y-1001

15.0

11.0

11.0

三、主要零件材料:

零件名称

阀体阀盖

阀杆

阀瓣

密封面

阀杆螺母

填料

紧固件

NKJ61H-C

25WCB

铬不锈钢

铬不锈钢

H:合金钢

铝青铜

膨胀复合石墨

优质碳钢

NKJ61Y-1

铬钼钢

20Cr1M01VA38CrMoAIA

12Cr1mo1VA

Y:硬质合金

铬钼钢

订货须知:

一、①真空隔离截止阀产品名称与型号②真空隔离截止阀口径③真空隔离截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的真空隔离截止阀型号,请按真空隔离截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
