产品展示当前位置：首页 -> 产品展示 -> 蝶阀

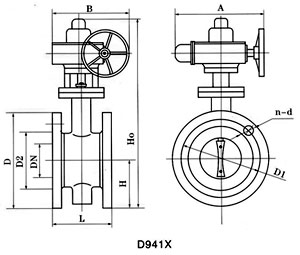

尺寸图

一、产品[管网衬胶蝶阀]的详细资料：

产品型号：D941X/J

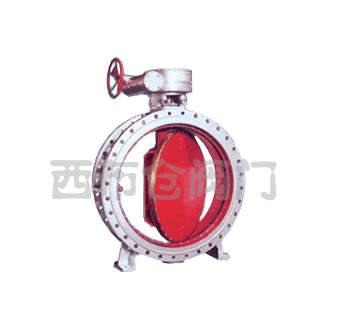

产品名称：管网衬胶蝶阀

产品特点：电动法兰式软密封蝶阀,电动软密封蝶阀,法兰式软密封蝶阀

二、管网衬胶蝶阀D941X/J -6/10/16 Q.C.P.R系列连接尺寸：

公称通径		结构长度 (标准值)	外形尺寸（参考值）				连接尺寸(标准值)												参考重量（kg）
公称通径		结构长度 (标准值)	外形尺寸（参考值）				0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	443	125	125	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	51
65	2 1/2	112	92.5	463	125	125	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	62
80	3	114	100	483	125	125	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	73.5
100	4	127	110	498	325	125	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	87
125	5	140	125	682	325	245	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	98
150	6	140	142.5	736	325	245	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	102
200	8	152	170	800	325	245	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	150
250	10	165	197.5	895	363	313	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	170
300	12	178	222.5	956	363	313	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	220
350	14	190	252.5	1029	363	313	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	350
400	16	216	282.5	1103	363	313	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	430
450	18	222	307.5	1186	456	439	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	550
500	20	229	335	1280	546	431	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	580
600	24	267	390	1321	546	556	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	850
700	28	430	447.5	1431	546	556	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	950
800	32	470	507.5	1542	546	556	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	1150
900	36	510	557.5	1800	617	706	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1750
1000	40	550	615	2363	632	706	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	2100
1200	48	630	727.5	2583	632	706	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2580
1400	56	710	837.5	2710	790	1338	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48	2990
1600	64	790	957.5	2845	868	1476	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	3475
1800	72	870	1057.5	3060	868	1476	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56	4058
2000	80	950	1162.5	3350	965	1600	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62	4680

注：若用户需用阀板衬橡胶等特殊要求，订货时请注明。

订货须知：

一、①管网衬胶蝶阀产品名称与型号②管网衬胶蝶阀口径③管网衬胶蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的管网衬胶蝶阀型号，请按管网衬胶蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
