一、产品说明：

锻钢截止阀有三种盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。

二、截止阀设计结构和特征：

截止阀的设计与制造符合API602，BS5352和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。

三、采用以下结构：

全径或缩径
明杆支架式（OS&Y）
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型。

锻钢截止阀 800Lb

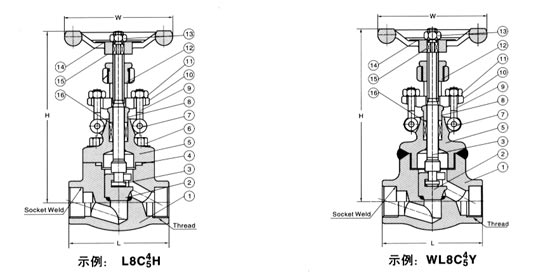

四、标准材质明细表：

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 420	A276 F22	A276 304(L)	A276 F316(L)
3	阀杆	A182 F6a	A182	A182 F304(L)	A182 F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	阀盖	A105N	A182 F22	A182/F304(L)	A182/F316(L)
6	阀盖螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	圆柱销	A276 420		A276 304
8	填料压套	A276 410		A182 F304(L)	A182 F316(L)
9	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
10	填料压板	A105		F182 F304
11	螺母	A194 2H	A194 4	A194 8	A194 8M
12	阀杆螺母	A276 410
13	螺母	A194 2H	A194 4	A194 8	A194 8M
14	铭牌	SS
15	手轮	A197
16	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

五、J61H-800LB锻钢截止阀尺寸（mm)和重量（Kg）：

NPS	缩径	3/8	1/2	3/4	1	11/4	11/2	2	/
NPS	全径	/	3/8	1/2	3/4	1	11/4	11/2	2
L		79	79	92	111	120	152	172	200
H（开）		166	166	171	207	240	258	330	355
W		100	100	100	125	160	160	180	200
重量	螺栓式	1.9	1.9	2.1	3.5	6.0	7.5	11.4	14.6
重量	焊接式	1.7	1.7	1.9	3.3	5.2	6.8	10.6	13.8

锻钢截止阀 900Lb～1500Lb

六、标准材质明细表：

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 420	A276 F22	A276 304(L)	A276 F316(L)
3	阀杆	A182 F6a	A182	A182 F304(L)	A182 F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
6	阀盖螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	圆柱销	A276 420		A276 304
8	填料压套	A276 410		A182 F304(L)	A182 F316(L)
9	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
10	填料压板	A105		F182 F304
11	螺母	A194 2H	A194 4	A194 8	A194 8M
12	阀杆螺母	A276 420
13	螺母	A194 2H	A194 4	A194 8	A194 8M
14	铭牌	SS
15	手轮	A197
16	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

七、J61H-800LB锻钢截止阀尺寸（mm)和重量（Kg）：

NPS	缩径	3/8	1/2	3/4	1	11/4	11/2	2	/
NPS	全径	/	3/8	1/2	3/4	1	11/4	11/2	2
L		92	111	111	120	152	172	200	220
H（开）		171	207	207	240	258	330	355	370
W		100	125	125	160	160	180	200	240
重量	螺栓式	2.2	3.7	3.6	6.8	7.6	11.6	15.0	21.9
重量	焊接式	2.0	3.4	3.3	6.0	5.6	10.3	14.2	18.0
