一、产品特性:

阀类
传动方式
连接形式
结构形式
密封面
公称压力
阀体材料
闸阀
伞齿轮
焊接
弹性闸板
D802/D812
STL/STL
P54100V、P54140V
P54170V、P57170V
WCB-C ZGCr5Mo
WCB-C6 ZG20CrMo-I
WCB-C9 ZG35CrMoV

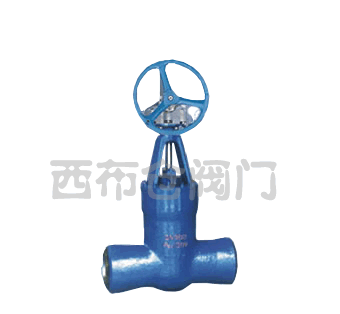

说明:Z60Y-P54160V DN25手动电站闸阀,焊接连接弹性闸板,密封面硬质合金,540℃以下公称压力16.0MPa阀体为铬钼钢

二、产品型号:

产品型号
Z60Y-160
Z60Y-P54100V
Z60Y-200
Z60Y-P54140V
Z60Y-250
Z60Y-P54170V
Z60Y-320
Z60Y-P57170V
伞齿轮传动闸阀在型号“Z”后插入“5”为Z560Y
公称通径(DN/mm)
15~50、(2 1" ~16")
2
适用温度/℃
≤425
≤552
≤593
≤550
适用介质
水、蒸汽、气体、石油产品
试验压力(MPa)
公称压力PN/MPa
16.0
20.0
25.0
32.0
P54100V
P54140V
P54170V
P54170V
强度试验
24
30
37.5
48
30
42
48
6.3
密封试验
17.6
22
27.5
35.1
11
15.4
17.8
18.7

三、Z560Y伞齿轮焊接闸阀外形尺寸国标(手动):

公称压力
PN(MPa)
公称通径
DN(mm)
外形尺寸及连接尺寸(mm)
L
D
L1
d
H
16.0
15
90
23
10
13
182
20
110
29
11
18
210
25
120
35
12
23
235
32
130
43
14
28
258
40
150
49
15
36
285
50
170
61
16
45
338
20.0
15
90
23
10
13
182
20
110
29
11
18
210
25
120
35
12
23
235
32
130
43
14
28
258
40
150
49
15
36
285
50
170
61
16
45
338
25.0
15
90
23
10
13
182
20
110
29
11
18
210
25
120
35
12
23
235
32
130
43
14
28
258
40
150
49
15
36
285
50
170
61
16
45
338

四、Z560Y伞齿轮焊接闸阀磅级电站(手动):

型号
规格in
外形尺寸及连接尺寸(mm)
d
L
H
Z60Y-1500Lb
2 1
2
56
254
671
3
64
305
692
4
84
406
790
5
100
483
875
6
126
559
1055
8
158
711
1148
Z60Y-2000Lb
2 1
2
50
330
640
3
60
368
690
4
80
457
806
5
96
533
980
6
118
610
1090
Z60Y-2000Lb
2 1
2
46
330
639
3
54
368
680
4
70
457
805
5
86
533
965
6
104
610
1070
Z60Y-3500Lb
3
44
440
745
4
56
540
860

五、Z560Y伞齿轮焊接闸阀磅级电站(伞齿轮):

型号
规格in
外形尺寸及连接尺寸(mm)
d
L
H
Z560Y-1500Lb
8
158
711
813
10
200
864
998
12
250
991
1156
14
280
1067
1287
16
318
1194
1413
Z560-2000Lb
8
148
762
935
10
180
914
1050
12
222
1041
1150
14
254
1118
1231
16
294
1245
1330

六、Z560Y伞齿轮焊接闸阀磅级电站(伞齿轮):

型号
规格in
外形尺寸及连接尺寸(mm)
d
L
H
Z560Y-2500Lb
6
127
610
928
8
130
762
851
10
162
914
1031
12
210
1041
1166
14
234
1118
1217
16
264
1245
1381
Z560Y-3500Lb
5
74
616
774
6
88
692
857
8
116
846
1041
10
142
1000
1197
12
174
1124
1338

订货须知:

一、①Z560Y伞齿轮焊接闸阀产品名称与型号②Z560Y伞齿轮焊接闸阀口径③Z560Y伞齿轮焊接闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的Z560Y伞齿轮焊接闸阀型号,请按Z560Y伞齿轮焊接闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
