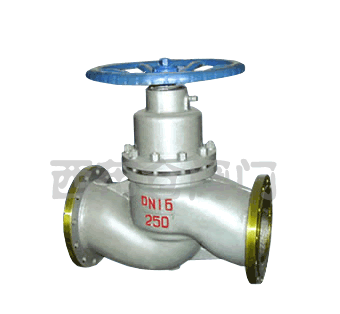

UJ41SM柱塞截止阀-上海西布仓阀门制造有限公司

产品展示当前位置：首页 -> 产品展示 -> 柱塞阀

尺寸图

一、产品[密封柱塞阀]的详细资料：

产品名称：非金属密封柱塞阀

产品特点：这类阀门适用于治金、电业、化工、炼油、化肥、纺织、轻工、食品等行业中，压力为16-25kgf/cm2以内，温度为250℃以下的水、蒸汽、油类等管道上作为介质流动的启闭装置，也可以作为调节流量之用。

二、UJ41SM柱塞截止阀主要连接、结构尺寸：

DN(mm) 尺寸（mm）	UJ41SM-16C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
H	170	190	200	230	260	280	300	370	400	420	510	590	710	830	950	1080
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-14	4-14	4-18	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30
重量（千克）	3．5	4．5	5．5	8	11．5	15	21	30	42	55	90	142	210	290	500	-

DN(mm) 尺寸（mm）	UJ41SM-25C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	533	622	711	838	914
H	170	190	210	240	240	270	300	350	400	440	510	590	710	830	950	1080
W	100	100	110	140	160	180	200	240	270	310	330	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D1	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
重量（千克）	3．5	4．5	5．5	8	11．5	15	21	30	42．5	57	91	150	220	300	550	-

DN(mm) 尺寸（mm）	UJ41SM-40C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
H	170	190	200	230	260	280	300	370	400	420	510	590	710	830	950	1080
W	100	100	120	140	160	180	200	240	270	310	340	400	520	540	780	900
D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570	655
K	65	75	85	100	110	125	145	160	190	220	250	320	385	450	510	585
D1	39	50	57	65	75	87	109	120	149	175	203	259	312	363	421	473
t	16	16	16	18	18	20	22	22	24	28	30	38	42	46	52	58
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-23	8-25	8-25	12-30	12-34	16-34	16-34	16-41

订货须知：

一、①UJ41SM柱塞截止阀产品名称与型号②UJ41SM柱塞截止阀口径③UJ41SM柱塞截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的UJ41SM柱塞截止阀型号，请按UJ41SM柱塞截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
