一、产品[柱塞阀]的详细资料:

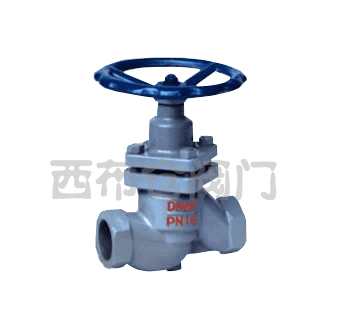

产品名称:内螺纹连接柱塞阀
产品特点:内螺纹连接分非金属密封,金属密封两类,此外,外螺纹连接柱塞阀其外形分为Z字形和腰鼓形两大类,其内部结构完全相同,用途一样,主要用在冶金、电业、化工、炼油、食品等行业。压力为16-25kgf/cm2以内,温度为250℃以下的水、蒸汽、油类等小口径管道上作开启、关闭调节流量用。

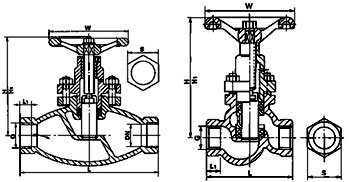

二、内螺纹柱塞阀主要连接、结构尺寸:
DN(mm) |
UJ11-UJ11SM-15、25、40C、P、R | |||||
15 |
20 |
25 |
32 |
40 |
50 | |
L |
90 |
100 |
120 |
140 |
170 |
200 |
H |
120 |
140 |
165 |
175 |
195 |
213 |
H1 |
148 |
175 |
205 |
215 |
246 |
268 |
W |
80 |
100 |
120 |
140 |
160 |
180 |
G |
1/2'' |
3/4” |
1” |
11/4” |
11/2” |
2” |
L1 |
14 |
16 |
18 |
20 |
22 |
24 |
S |
32 |
36 |
46 |
55 |
65 |
80 |
重量(千克) |
1.5 |
2.5 |
3.5 |
5.5 |
8.5 |
12 |
订货须知:
一、①内螺纹柱塞阀产品名称与型号②内螺纹柱塞阀口径③内螺纹柱塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的内螺纹柱塞阀型号,请按内螺纹柱塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
