一、产品[柱塞阀]的详细资料:

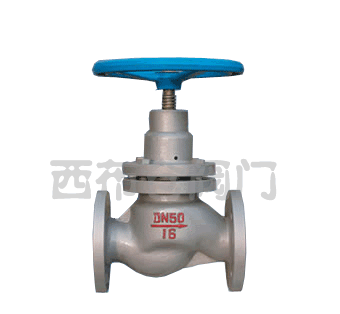

产品名称:暗杆柱塞阀

产品特点:柱塞阀使用在石油、化工、化肥等长输管线系统中时,大部份时间是在室外使用而往往又是常开式,这样相当长的一段车光螺纹的阀杆裸露出来,造成风沙侵蚀,容易损坏,而暗杆柱塞阀阀杆处于阀内,保护了阀杆不增加阀门高度,安装于操作小的地方有利。

二、暗杆柱塞阀主要连接、结构尺寸:

DN(mm)
尺寸(mm)

UA41SM-16(C) UA41H-16C、P、R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

230

290

310

350

400

480

485

622

698

787

914

H

170

190

200

230

260

280

300

350

400

420

510

590

710

830

950

1080

W

100

100

120

146

160

180

200

240

270

310

340

400

520

640

760

900

D

95

105

115

135

145

160

180

195

215

245

280

335

405

460

520

580

K

65

75

85

100

100

125

145

160

180

210

240

295

355

410

470

525

D1

45

55

65

78

85

100

120

135

155

185

210

265

320

375

435

485

t

12

12

12

13

13

13

15

17

17

19

21

23

27

28

30

32

n-φ

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-23

12-25

12-25

16-25

16-30

DN(mm)
尺寸(mm)

UA41SM-25(C)? UA41H-25C、P、R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

230

290

310

350

400

480

600

622

711

838

914

H

170

190

210

240

240

270

300

350

400

440

510

590

710

830

950

1080

W

100

100

110

140

160

180

200

240

270

310

330

400

520

640

760

900

D

95

105

115

135

145

160

180

195

230

270

300

360

425

485

550

610

K

65

75

85

100

110

125

145

160

190

220

250

310

370

430

490

550

D1

45

55

65

78

85

100

125

135

160

188

218

278

332

390

448

505

t

14

14

14

15

15

17

19

19

21

25

27

31

33

36

40

44

n-φ

4-14

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-23

8-25

8-25

12-25

12-30

16-30

16-34

16-34

订货须知:
一、①暗杆柱塞阀产品名称与型号②暗杆柱塞阀口径③暗杆柱塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的暗杆柱塞阀型号,请按暗杆柱塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
