产品展示当前位置首页 -> 产品展示 -> 排污阀

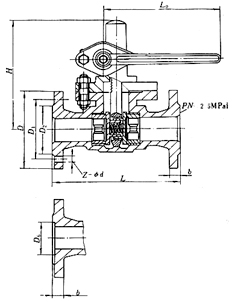

尺寸图


一、产品[快速排污阀]的详细资料:

产品型号:Z4448-16C、Z4448-25、Z4448-40型

产品名称:快速排污阀



二、主要性能规范:

型号

公称压力

试验压力Ps(MPa)

适用介质

适用介质(℃)

- -

P44 48H-16C

1.6

2.4

1.8

水、蒸汽

≤250

P44 48H-16

P44 48H-25C

2.5

3.8

2.8

P44 48H-25

≤425

P44 48H-40C

4.0

6.0

4.4

P44 48H-40

≤250

三、主要零件材料:

零件名称

阀体、阀盖

阀座、闸板

阀杆

齿轮轴

填料

垫片

扳手

P44 48H-16C
P44 48H-25
P44 48H-40

铸钢

铬不锈钢

铬不锈钢

铬不锈钢

油浸石墨
石棉盘根

橡胶石
棉板

球墨
铸铁

四、快速排污阀主要尺寸及重量:

公称压力
PN(MPa)

公称通径
DN(mm)

-

重量(kg)

L

D

D1

D2

D6

b

ZΦd

H

LO

-

1.6

25

160

115

85

65

-

14

4-Φ14

160

180

10

32

200

135

100

78

-

16

4-Φ18

180

200

11

40

230

145

110

85

-

16

4-Φ18

220

220

16

50

250

160

125

100

-

16

4-Φ18

230

240

20

65

265

180

145

120

-

18

4-Φ18

250

280

28

80

280

195

160

135

-

20

8-Φ18

280

350

38

2.5

25

160

115

85

65

-

16

4-Φ14

160

180

10

32

200

135

100

78

-

18

4-Φ18

180

200

11

40

200

145

110

85

-

18

4-Φ18

220

220

16

50

250

160

125

100

-

20

4-Φ18

230

240

20

65

265

180

145

120

-

22

8-Φ18

250

280

28

80

280

195

160

135

-

22

8-Φ18

280

350

38

4.0

25

160

115

85

65

58

16

4-Φ14

160

180

10

32

180

135

100

78

66

18

4-Φ18

180

200

11

40

230

145

110

85

76

18

4-Φ18

220

220

16

50

250

160

125

100

88

20

4-Φ18

230

240

20

65

265

180

145

125

110

22

8-Φ18

250

280

28

80

280

195

160

135

121

22

8-Φ18

280

350

38

订货须知:

一、①快速排污阀产品名称与型号②快速排污阀口径③快速排污阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的快速排污阀型号,请按快速排污阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
