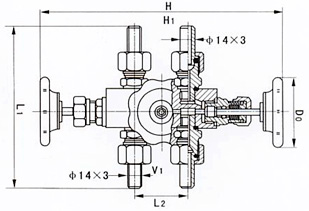

尺寸图

一、产品[针型阀]的详细资料：

产品型号：J23SA-1.6(32)型

产品名称：针型阀

二、主要零件材料：

零件名称
Part name

阀杆、阀盖、螺栓
Pole 、Bonnet、Bolt

阀杆、阀瓣、密封垫 Stem、Disc、Gasket

填料
Packing

垫片Gasket

手轮Handwheel

J23SA-320

铬镍不锈钢
Cr. Ni Stainless steel

不锈钢
Stainless steel

聚四氟乙稀，柔性石墨
PTFE，Soft graphite

橡胶石棉板 Latex asbestos

优质碳钢High grade carbon steel

三、主要性能规范：

型号
Type

公称压力PN Mpa

试验压力PS(Mpa)_Test pressure

工作压力(Mpa) Working pressure

工作温度(OC) Working temps.

适用介质Applicable medium

壳体
Shell

密封(液)Seal

密封(气)Seal

J23SA-160

16.0

24.0

17.6

0.6

16.0

P≤540OC

液化石油气水，酸，蒸汽，油品等
Petroleum gas Water，As，Steam，Oil，etc.

C≤425 OC

四、J23SA型针型阀主要外形及连接尺寸：

型号
Type

公称直径
DN（mm）

尺寸 Dimension

重量(kg)Weight

L

V1

Do

H

H1

L1

L1

J23SA-320

6

260

14

65

175

190

160

54

2.6

订货须知：

一、①J23SA型针型阀产品名称与型号②J23SA型针型阀口径③J23SA型针型阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的J23SA型针型阀型号，请按J23SA型针型阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
