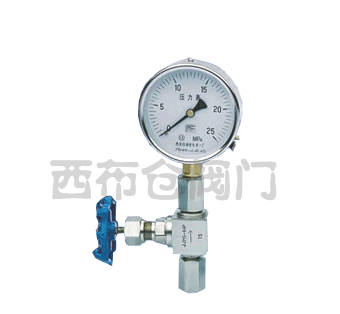

JJM8不锈钢压力表针型阀-上海西布仓阀门制造有限公司

产品展示当前位置：首页 -> 产品展示 -> 针型阀

尺寸图

一、产品[针型阀]的详细资料：

产品型号：JJM8-1.6(32)P型

产品名称：针型阀

二、主要零件材料：

零件名称 Part name	阀杆、阀盖、螺栓 Body 、Bonnet、Bolt	阀杆、阀瓣、密封垫 Stem、Disc、Gasket	填料 Packing	垫片Gasket	手轮Handwheel
JJM8-160P-DN5	碳镍不锈钢 Cr. Ni Stainless steel	不锈钢 Stainless steel	聚四氟乙稀，柔性石墨 PTFE，Soft graphite	橡胶石棉板 Latex asbestos	优质碳钢High grade carbon steel

三、主要性能规范：

型号 Type	公称压力PN Mpa	试验压力PS(Mpa)_Test pressure			工作压力(Mpa) Working pressure	工作温度(OC) Working temps.	适用介质Applicable medium
		壳体 Shell	密封(液)Seal	密封(气)Seal
JJM1-160-DN5	16.0	24.0	17.6	0.6	16.0	P≤540OC	液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
						C≤425 OC

四、JJM8不锈钢压力表针型阀主要外形及连接尺寸：

型号 Type	公称直径DN（mm）	尺寸 Dimension							重量(kg)Weight
型号 Type	公称直径DN（mm）	L	L1	Do	H	H1	M2	M1	重量(kg)Weight
JJM1-160	5	116	65	85	98	105	M20×1.5右	M20×1.5左	1.0

订货须知：

一、①JJM8不锈钢压力表针型阀产品名称与型号②JJM8不锈钢压力表针型阀口径③JJM8不锈钢压力表针型阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的JJM8不锈钢压力表针型阀型号，请按JJM8不锈钢压力表针型阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
