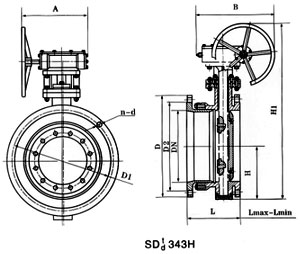

尺寸图

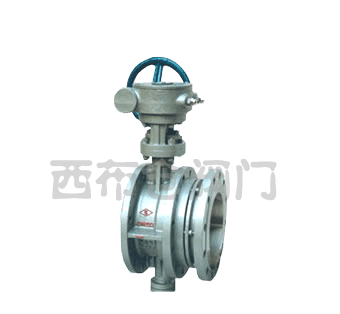

一、产品[蜗轮传动法兰式]的详细资料:

产品型号:SDtd343H/F/X

产品名称:蜗轮传动法兰式

产品特点:蜗轮传动法兰式伸缩蝶阀,蜗轮传动蝶阀,法兰式伸缩蝶阀



二、伸缩蝶阀SDtd343H/F/X-6/10/16系列连接尺寸:

公称通径

外形尺寸(参考值)

法兰尺寸和螺栓孔尺寸(标准值)

H

H1

设计最大长度

设计最小长度

设计长度

A

B

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

80

309

164

138

151

180

200

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

65

2 1/2

95

337

190

154

172

180

200

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

80

3

98

347

195

163

177

180

200

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

100

4

114

373

227

184

206

180

200

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

125

5

128

405

254

201

215

180

200

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

150

6

139

440

240

195

225

270

280

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

200

8

174

612

265

215

245

400

425

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

250

10

215

693

295

235

265

400

425

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

300

12

245

747

308

254

282

450

560

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

350

14

270

802

325

271

300

450

560

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

400

16

305

991

345

283

314

535

580

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

450

18

325

1037

370

314

340

535

580

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

500

20

360

1127

377

316

346

535

586

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

600

24

445

1377

446

388

417

570

660

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

700

28

505

1496

445

395

425

750

550

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

800

32

560

1584

479

425

455

750

550

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

900

36

630

1676

515

455

485

750

550

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1000

40

680

1760

525

465

495

900

750

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

1200

48

795

2018

574

512

542

1000

925

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

1400

56

900

2363

599

547

572

1000

925

1630

1560

1510

36-36

1675

1530

1530

36-42

1685

1590

1530

36-48

1600

64

1100

2723

640

589

615

1000

925

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

1800

72

1124

2844

725

670

695

1100

980

2045

1970

1718

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

2000

80

1292

3127

764

680

722

1100

980

2265

2180

2125

48-42

2325

2230

2150

48-48

2345

2230

2150

48-62

订货须知:

一、①伸缩蝶阀产品名称与型号②伸缩蝶阀口径③伸缩蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的伸缩蝶阀型号,请按伸缩蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
