一、产品[疏水阀]的详细资料:

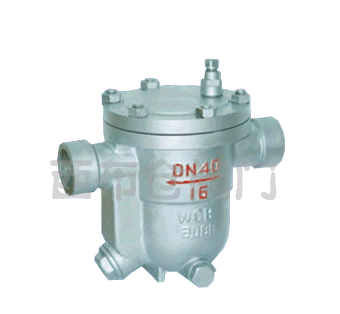

产品名称:钟形浮子式疏水阀

产品特点:对凝结水的发生量适应性强.即可间歇排放.叉可 连续排放。SCCV关闭系统,具有补偿杠 杆机械产生的误差,避免关闭时的钢性碰撞.关闭可靠,寿命长久

二、特点及性能:

1、对凝结水的发生量适应性强.即可间歇排放.叉可 连续排放。
2、SCCV关闭系统,具有补偿杠 杆机械产生的误差,避免关闭时的钢性碰撞.关闭可靠,寿命长久
3、内部零件全部采用不锈钢制造,并且安装在阀盖 上,维修保养方便。
4、背压率高。(9 0%)。
5、汽水分离可靠(水汽经u型通道从阀下部进入),阀 内始终处于水封状态,有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击。吊桶上设有溢出排气孔.可 有效防止蒸汽汽锁、空气气堵现象。(非凝结性的高 温空气也可排除)。

三、用途:

用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的Es5型较适用于空调机、洗涤机器、染声机等。全不锈钢的Esu5型专为食品工业、医院用汽设备制造。


四、耐磨损的SCCV关闭方式:

SCCV姜.闭系统是自动定心,自动关闭系统(SelfClosing and Cente ring Valve System)的英文缩写.下同。该关闭方式传统的设计,利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作

排量图

五、ES8B钟形浮子式疏水阀主要外型及连接尺寸:

产品型号

公称通径
DN

连接方式

使用压力范目
(Mpa)

最高允许温度℃

阀体材质

外形尺寸(mm)

L

H1

H2

W

ES5
(CS15H-3·7·11·16)

15
20
25

内螺纹
ZG1/2“-1”

0.01~0.3·0.7·1.1·1.6

350

ZG1Cr18Ni89Ti

138

72

94

103

WSH5
(CS15H-3·7·11·16P)

15
20
25

内螺纹
ZG1/2“~1”

0.01~0.3·0.7·1.1·1.6·2.1

350

ZG1Cr18Ni89Ti

138

72

94

103

WSH5F
(CS45H-3·7·11·16P)

15
20
25

法兰

0.01~0.3·0.7·1.1·1.6·2.1

350

WCB

210

72

94

103

ES8B
(CS15H-5·8·16)

15
20
25

内螺纹
ZG1/2“~1”

0.01~0.5·0.8·1.6

220

WCB

138

72

94

103

ES8N
(CS15H-5·8·16)

15
20
25

内螺纹
ZG1/2“~1”

0.01~0.5·0.8·1.6

220

WCB

138

72

94

103

ES8BF
(CS45H-5·8·16)

15
20
25

法兰

0.01~0.5·0.8·1.6

220

WCB

210

72

94

103

ES8NF
(CS45H-5·8·16)

15
20
25

法兰

0.01~0.5·0.8·1.6

220

WCB

210

72

94

103

ES10
(CS15H-8·12·16)

20~40

内螺纹
ZG1/2“~1”

0.01~0.8·1.2·1.6

220

WCB

200

93

132

142

ES10F
(CS45H-8·12·16)

15~25
32~50

法兰

0.01~0.8·1.2·1.6

220

WCB

270

93

132

142

ES12N
(CS45H-16)

15~25
32~50

法兰

0.01~1.6

200

WCB

280

93

132

142

订货须知:

一、①ES8B钟形浮子式疏水阀产品名称与型号②ES8B钟形浮子式疏水阀口径③ES8B钟形浮子式疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ES8B钟形浮子式疏水阀型号,请按ES8B钟形浮子式疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
