一、产品[疏水阀]的详细资料:

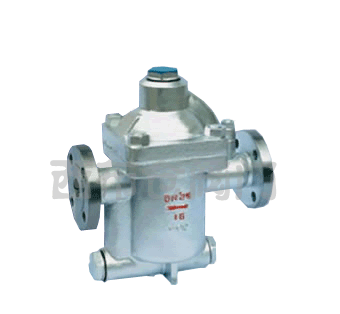

产品名称:钟形浮子式疏水阀

产品特点:对凝结水的发生量适应性强,既可间歇排放,又可连续排放。内部装有大排量的双阎座差压机械;fSCCV关闭系统.体积小而排量大。内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养方便。

二、特点及性能:

1、对凝结水的发生量适应性强,既可间歇排放,又可连续排放。
2、内部装有大排量的双阎座阐砉机械;fSCCV关闭系统.体积小而排量大。
3、内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养方便。
4、背压率高90%
5、汽水分离可靠:(水汽经u型通道从阀下部进入),阀内始终处于水封状 态,有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击.吊桶上设有溢出排气孔,可有效防止蒸汽汽锁, 空气气堵现象。(非凝结性的高温空气也可排除)
7、与杠杆机械结合可制成高压阀。

三、双阀座阐砉机械和SCCV关闭方式:

SCCV关闭方式和双阀座差压机械安装在同一单元内寿命长久,当凝结水量增大时,吊桶失去浮力使得机械反向密封而产生压差,主阀开启而获得大排量,使用汽设备迅速启动,较大限度地发挥出机器的热效率。

排量图

四、钟形浮球式疏水阀主要外型及连接尺寸:

产品型号

公称通径DN

连接方式

使用压力范目
(Mpa)

赃充喧曷度E

阀体材质

主要零件材质

外形尺寸(mm)

L

H1

H2

W

ER105
(CS15H-3.7)

20-40

内螺纹
ZG1/2“~1”

0.01~0.3~0.7

220

WCB

SUS
(3CTl3)

200

160

135

-

ER105F
(CS45H一3.7)

15-25
32-50

法兰

0.01~0.3~0.7

220

WCB

SUS
(3C rl3)

270

160

135

-

ER110
(CS45H一5.12)

法兰

0.01~0.5~1.2

220

WCB

SUS
f3C rl 3)

310

160
165

131
167

-

ER116
(CS45H一7.16)

15-25
32-50

法兰

0.01~0.7~1.6

220

WCB

SUS
(3C rl 3)

310

160
165

131
167

-

ER120
(CS45H一8.16)

40-65

法兰

0.05~0.8~1.6

220

WCB

SUS
(3Crl 3)

420

175

214

-

ER25
(CS45H-25-40-64)

15-50

法兰

005~25~45~65

425

WCB

SUS
(3C rl3)

380

210

180

345

ER25W
(CS65H 25-40-64)

15-50

承插焊

005~25~45~65

425

WCB

SUS
(3C rl 3)

380

210

180

345

订货须知:

一、①钟形浮球式疏水阀产品名称与型号②钟形浮球式疏水阀口径③钟形浮球式疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的钟形浮球式疏水阀型号,请按钟形浮球式疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
