一、产品[蒸汽疏水阀]的详细资料：

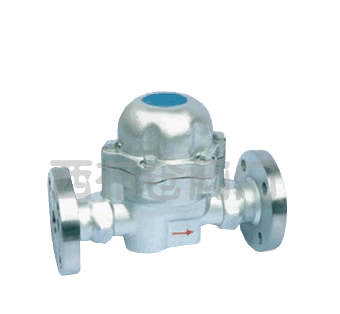

产品名称：双金属片式蒸汽疏水阀

产品特点：1、排空气和不：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间。 2、阻汽：进入阀腔中的蒸汽使双金属元件弯曲产生热拉力，并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内都能有效地工作。 3、排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放。 4、起止回阀作用：阀球能在管线产生加流时，立即关闭排放孔，无须附加装置。

二、通用型双金属疏水阀的四种功能：

1、排空气和不：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间。
2、阻汽：进入阀腔中的蒸汽使双金属元件弯曲产生热拉力，并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内都能有效地工作。
3、排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放。
4、起止回阀作用：阀球能在管线产生加流时，立即关闭排放孔，无须附加装置。

三、双金属片式疏水阀主要连接尺寸：

型号	公称通径DN（mm）	尺寸
型号	公称通径DN（mm）	L	H	H1
TSF-1/2/3	15	110	130	35
	20	110	130	35
	25	110	130	35
SF-1/2/3	15	155	170	45
	20	155	170	45
	25	155	170	45

四、主要零件材料：

零件名称	材料
阀体	碳钢
垫片	碳钢
垫片	F304柔性石墨
阀芯组件	不锈钢
排放孔密封面	堆焊硬质合金
过滤网	不锈钢

五、双金属片式疏水阀主要外型连接尺寸：

型号	公称通径DN（mm）	尺寸
型号	公称通径DN（mm）	L	H	D	D1	D2	b	f	Z-Φd
SF-1/2/3-GF	15	230	180	95	65	45	14	2	4-Φ14
	20	230	180	105	75	55	14	2	4-Φ14
	25	230	185	115	85	65	14	2	4-Φ14
	32	250	195	135	100	78	16	2	4-Φ18
	40	250	200	145	110	85	16	3	4-Φ18
	50	250	208	160	125	100	16	3	4-Φ18
TSF-1/2/3-GF	15	210	140	95	65	45	14	2	4-Φ14
	20	210	145	105	75	55	14	2	4-Φ14
	25	210	150	115	85	65	14	2	4-Φ14

订货须知：

一、①双金属片式疏水阀产品名称与型号②双金属片式疏水阀口径③双金属片式疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的双金属片式疏水阀型号，请按双金属片式疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
