一、产品[蒸汽疏水阀]的详细资料:

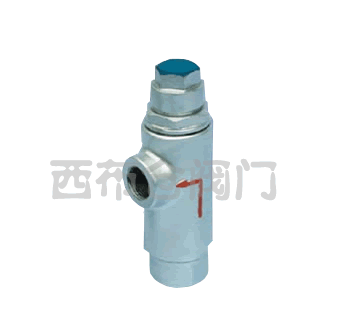

产品名称:液体膨胀式蒸汽疏水阀

产品特点:CS14HF-16C、CS44HF-16C型液体膨胀式疏水阀是属于热静力式疏水阀的一种,它可以以在蒸汽管网和用汽设备中,及时的排除凝水和自动的阻止蒸汽泄漏,从而可以保证供汽,用汽设备的正常进行,提高汽输送和热源效率,该产品其关键感温内件,采用优质波纹管。

二、主要特点:



1、具有排水温度调节机构,可在80-100度之间调节,使用方便。
2、排水是连续的,而且没有噪音。
3、温度敏感元件,采用不锈钢耐腐蚀。
4、不受振动,蒸汽压力波动和水锂的影响。
5、体积小、重量轻、安装方便。

三、工作原理:



疏水阀的温度元件中充满液体,当冷凝水低于给定温度80-100度时,元件中的液体体积变小,元件收缩,阀瓣打开冷凝水排出,反之,当冷凝水反蒸汽高于80-100度时,元件膨胀,阀瓣关闭,阻止了介质流出,可通过阀门的调节机构,调整80-100度中任意给定角定

尺寸图

四、CS14F液体膨胀式疏水阀主要外型及连接尺寸:



型号

公称通径DN(mm)

A

B

C

型号

公称通径DN(mm)

L

H

D

D1

D2

b

f

Z-Φd

CS14F H-16/25/40C

15

170

88

35

CS44F H-16/25/40C

15

150

195

95

65

45

14

2

4-Φ14

20

170

88

35

20

150

205

105

75

55

14

2

4-Φ14

25

180

90

42

25

160

215

115

85

65

14

2

4-Φ14

32

190

95

48

32

200

230

135

100

78

16

2

4-Φ18

40

210

105

55

40

230

250

145

110

85

16

3

4-Φ18

50

210

108

55

50

230

270

160

125

100

16

3

4-Φ18

订货须知:

一、①CS14F液体膨胀式疏水阀产品名称与型号②CS14F液体膨胀式疏水阀口径③CS14F液体膨胀式疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的CS14F液体膨胀式疏水阀型号,请按CS14F液体膨胀式疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
