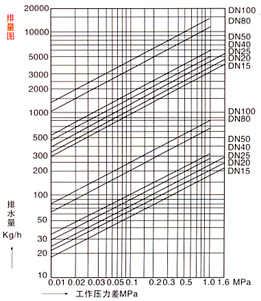

排量图

一、产品[疏水阀]的详细资料：

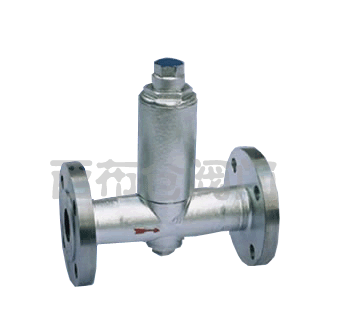

产品名称：可调恒温式疏水阀

产品特点：St系列疏水阀属热静力型中的一种产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物．利用其对温鹰的热胀冷缔殛状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。

二、结构原理：

St系列疏水阀属热静力型中的一种产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物．利用其对温鹰的热胀冷缔殛状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用台适的规格便确定T冷凝水排放的温度范围，然后可在此范围内根据情况要求用调节螺钉进行调节

三、主要技术参数：

1、公称压力PN：0 8、1 0、1 6、2 5、4 0MPa
2、公称通径DN l 5、20、25、32、40、50、65、80、1 00mm
3、排水温度：A组65～1 00℃
B组95～1 35℃
C组1 30～1 65℃
4、漏气率：0 5％以下
5、
6、使用温度：80～450℃
7、连接万式三种：l、ST为螺纹角式
2、STB为螺纹直通带过滤器
3、STC为法兰直通带过滤器



四、ST系列可调恒温式疏水阀主要外型及连接尺寸：

型号（DN）

外形尺寸

最大排量

型号（DN）

外形尺寸

最大排量
T/h

法兰外径
D

长L

高H

长L

高H

ST8-15

120

65

1.4

STB16-15

90

150

3.0

 -

ST8-20

120

65

3.0

STB16-20

100

150

4.0

 -

ST8-25

130

70

4.0

STB16-25

120

165

5.0

 -

ST16-15

120

65

3.0

STB10-40

140

185

9.0

 -

ST16-20

120

65

4.0

STB10-50

160

195

11.0

 -

ST16-25

130

70

5.0

STC16-15

150

175

3.0

95

ST16-40

145

85

9.0

STC16-20

150

175

4.0

105

ST16-50

145

95

11.0

STC16-25

160

185

5.0

115

- - - -

STC10-40

230

255

9.0

145

- - - -

STC10-50

230

255

11.0

160

- - - -

STC10-80

310

285

18.0

195

- - - -

STC10-100

310

355

22.0

215

订货须知：

一、①ST系列可调恒温式疏水阀产品名称与型号②ST系列可调恒温式疏水阀口径③ST系列可调恒温式疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ST系列可调恒温式疏水阀型号，请按ST系列可调恒温式疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
