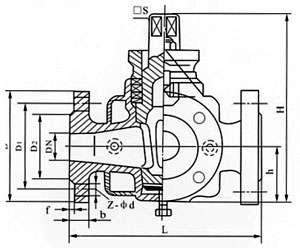

尺寸图


一、产品[旋塞阀]的详细资料:

产品名称:三通保温旋塞阀

产品特点:BX44W-1.0(P、R)C三通保温旋塞阀,C三通保温旋塞阀,保温旋塞阀



二、主要性能规范:

型号

公称压力PN(MPa)

试验压力PS(MPa)

工作压力P(MPa)

适用介质

适用温度(℃)聚四氟乙烯

壳体

密封

BX44W-1.0P

1.0

1.5

1.1

1.0

硝酸类等

≤250

BX44W-1.0C

1.0

1.5

1.1

1.0

非腐蚀、弱腐蚀

≤200

三、BX44W三通保温旋塞阀主要尺寸:

口径

L

D

D1

D2

Z-∮d

20

150

105

75

55

4×14

25

160

115

85

65

4×14

32

190

135

100

78

4×18

40

200

145

110

85

4×18

50

220

160

125

100

4×18

65

280

180

145

120

4×18

80

300

195

160

135

4×18

100

340

215

180

155

8×18

125

350

245

210

185

8×18

150

400

280

240

210

8×23

200

480

335

295

265

8×23

250

530

390

350

320

12×23

300

610

440

400

368

12×23

四、主要零件材料:

零件名称

阀体、塞子

填料

BX44W-1.0P BX44W-1.0R

不锈钢

石墨

BX44W-1.0C

铸钢

订货须知:
一、①BX44W三通保温旋塞阀产品名称与型号②BX44W三通保温旋塞阀口径③BX44W三通保温旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的BX44W三通保温旋塞阀型号,请按BX44W三通保温旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
