产品展示当前位置首页 -> 产品展示 -> 旋塞阀

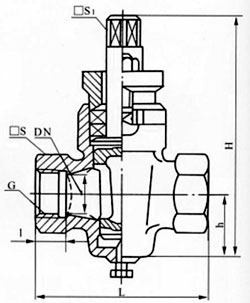

尺寸图


一、产品[旋塞阀]的详细资料:

产品名称:二通内螺纹旋塞阀

产品特点:X13W-1.0、X13T -1.0P、X13T -1.0、X13W -1.0T二通内螺纹旋塞阀,二通内螺纹旋塞阀



二、主要性能规范:

型号

公称压力PN(MPa)

试验压力PS(MPa)

适用介质

适用温度(℃)聚四氟乙烯

壳体

密封

X13W-1.0

1.0

1.5

1.1

油品、煤气

≤100

X13T-1.0

1.0

1.5

1.1

水、蒸汽、油品

X13W-1.0T

1.0

1.5

1.1

水、蒸汽、油品

X13W-1.0P、R

1.0

1.5

1.1

硝酸、醋酸

≤250

三、X13W内螺纹旋塞阀主要尺寸:

公称通径

管螺纹G

尺寸(mm)

L

I

□S

□S1

h1

H

15

1/2

85

14

30

11

26

99

20

3/4

90

16

36

14

34

124

25

1

110

18

46

17

38

133

32

11/4

130

20

55

19

45

152

40

11/2

150

22

60

22

55

212

50

2

170

24

75

27

74

260

65

21/2

220

26

90

32

82

295

80

3

250

30

105

36

125

327

100

4

300

30

140

46

135

425

四、主要零件材料:

零件名称

阀体

塞子

填料压盖

填料

X13W-1.0

铸铁

铸铁

铸铁

油浸石棉盘根、柔性石墨

X13T-1.0

铸铁

铸铜

铸铁

X13W-1.0T

铸铜

铸铜

铸铜

X13W-1.0P

不锈钢

不锈钢

不锈钢

X13W-1.0R

钼二钛

钼二钛

钼二钛

订货须知:

一、①X13W内螺纹旋塞阀产品名称与型号②X13W内螺纹旋塞阀口径③X13W内螺纹旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的X13W内螺纹旋塞阀型号,请按X13W内螺纹旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
