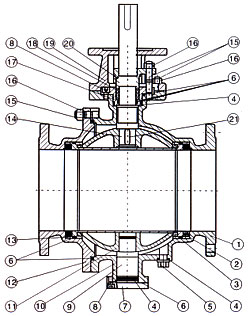

尺寸图

一、产品[气动固定球阀]概述：

产品型号：SMQ647F

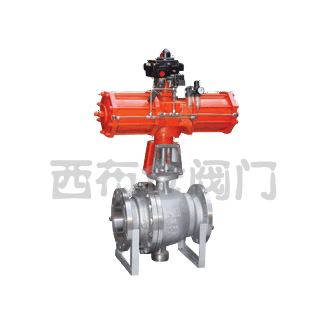

产品名称：气动氧气固定球阀

产品特点：电动氧气阀SMQ947F 气动氧气阀SMQ647F 手动氧气阀Q347F 适用介质：水气油品天然气和酸碱腐蚀性介质适用温度：-196~350℃ 驱动方式：手动、气动、电动、液动等公称通径：DN15~800mm　1/2　~32″

二、主要零件及材质：

序号	零件名称	材质
序号	零件名称	GB	ASTM
1	阀体	WCB	A216-WCB
2	弹簧	60Si2Mn	AISI 9260
3	密封圈	PTFE	PTFE
4	垫片	PTFE	PTFE
5	排污螺塞	25	A105
6	“O”型密封圈	橡胶	橡胶
7	底盖	25	A105
8	螺钉	35	A193-B7
9	固定轴	1Cr13	A193-410
10	滑动轴承	PTFE	PTFE&
11	球体	1Cr18Ni9Ti	SS304
12	阀盖	WCB	A216-WCB
13	阀座	25	A105
14	阀杆	1Cr13	A276-410
15	螺柱	35CrMoA	A193-B7
16	螺母	35	A194-2H
17	压套	25	A105
18	填料	PTFE	PTFE
19	支架	WCB	A216-WCB
20	填料压盖	WCB	A216-WCB
21	键	45	AISIC 1045

三、技术规范：

设计依据	国际系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度（焊接）	GB/T15188	1AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ABSU B16.25
试验和检验	GB/T9092	AP16D	AP1598

四、试验压力：

压力等级		试验压力
公称压力（PN）	磅级（Class）	壳体试验	密封试验
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

五、应用规范：

1、设计、制造按GB12237-89
2、结构长度按GB12221-89
3、连接法兰：JB79-94
4、阀门检查和试验按GB1392-89

六、气动固定球阀PN1.6MPa主要连接尺寸及重量：

公称通径		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	586
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt（kg）	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
电动	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
电动	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	41	410	410
气动	H3	215	240	265	274	379	389	479	552	666	733	926	1059	1127	1393	1468	1538	1538	1450
气动	L2	200	270	270	270	405	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	2840

七、气动固定球阀PN2.5MP主要连接尺寸及重量：

公称通径		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt（kg）	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
电动	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
电动	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
气动	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1295	1490
气动	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300

八、气动固定球阀PN4.0MPa主要连接尺寸及重量：

公称通径		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	640	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt（kg）	9	13	16	19	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
电动	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
电动	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
1470气动	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
1470气动	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300
