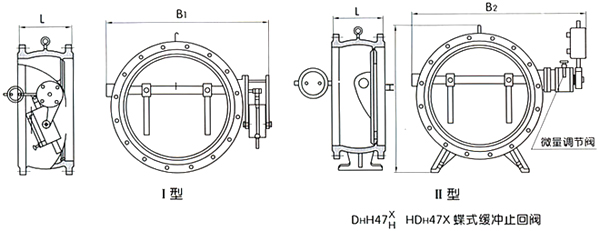

尺寸图


一、产品[微阻缓闭止回阀]的详细资料:

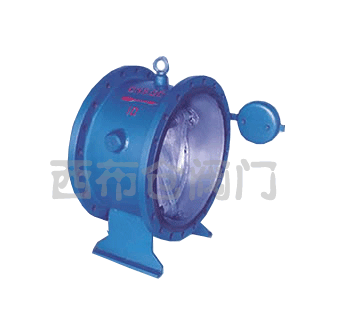

产品名称: 微阻缓闭止回阀

产品特点: 本厂生产的H47X、H4 7H、HH47X、HH47H、H47Xf、HDH47X 型蝶式埋冲止回阉主要用于工业供水、污水处理厂的水泵出口处,防止管网中介质逆流。自动消除破坏性水锤从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新、体积小、流体阻力小、运行平稳、密副可靠、耐磨损、缓冲性能好等特点 是工业用水和城市排污的较佳产品。

二、主要零件材料:

零件名称

阀体

蝶 板

密封圈

阀杆

填料

材料

灰铸铁
碳钢

灰铸铁、铸钢、球墨铸铁

丁腈耐油橡胶、
氯丁橡胶

不锈钢

聚四氟乙烯

三、主要技术参数:

型号

公称压力
PN(MPa)

试验压力Ps(MPa)

工作压力
P(MPa)

介质温度
(℃)

适用介质

壳体

密封

H47X、H47H、H47X、
H47H、H47Xf、HD47X

1.0

1.5

1.1

1.0

0-80℃

水、油品
海水、污水

1.6

2.4

1.75

1.6

2.5

3.75

2.75

2.5

四、微阻缓闭止回阀主要外形尺寸(法兰连接尺寸:PNl0、16、25按JB/T79 94标准)

公称通径
DN(mm)

尺 寸(mm)

L

H

B1

B2

200

230

550

540

600

250

250

630

600

700

300

270

690

650

740

350

290

780

710

800

400

310

860

770

870

450

330

910

830

920

500

350

980

900

1000

公称通径
DN(mm)

尺 寸(mm)

L

H

B1

B2

600

390

1070

1090

1250

700

430

1220

1200

1360

800

470

1320

1320

1480

900

510

1430

1420

1580

1000

550

1550

1550

1700

1200

630

1800

1780

1950

1400

710

1980

2000

2175

订货须知:

一、①微阻缓闭止回阀产品名称与型号②微阻缓闭止回阀口径③微阻缓闭止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的微阻缓闭止回阀型号,请按微阻缓闭止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
