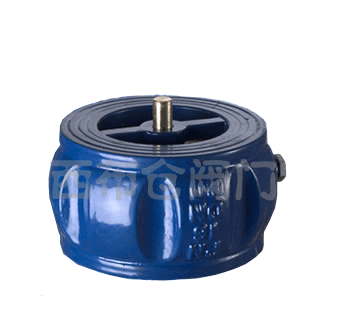

产品展示当前位置：首页 -> 产品展示 -> 止回阀


一、性能参数:

型 号 公 称 压 力 PN(MPa) 试验压力PN(MPa) 工作温度 （℃ ） 适用介质
壳 体 密 封

H77X

H77H

H77Y

H77W

1.0 1.5 1.1

软密封：

＜80

硬密封：

＜450

水、气体、油品、硝酸等
1.6 2.4 1.76
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.0

二、主要零部件材料:

零 件 名 称 材 料
H77X- 10C、25
16、40
H77H- 16C、40
25、64
H77Y- 25I 64I
40I
H77W- 16C、25
25C、40
H77W- 10P、25P
16P、40P
阀体、蝶板 铸钢WCB 铬 钼 钢 铸钢WCB 1Cr18Ni9Ti
阀 杆 2Cr13 1Cr18Ni9Ti 2Cr13
阀体密封圈 - 堆焊合金焊 堆焊硬质合金焊 - -
助关弹簧 1Cr18Ni9Ti 耐 热 合 金 1Cr18Ni9Ti

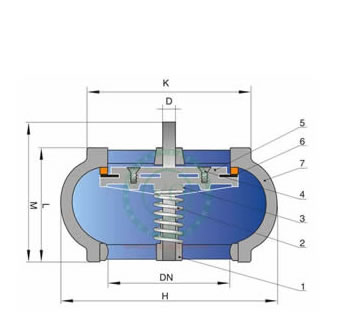

公称通径DN(mm) L D 2 D 3 公称通径DN(mm) L D 2 D 3
H77X H77H
H77Y
H77W 		H77X H77H
H77Y
H77W
50 43 100 43 46 400 140 485 376 390
80 64 135 71 80 450 152 545 427 427
100 64 155 91.5 94 500 152 608 479 490
125 70 185 115 118 600 178 718 579 588
150 76 210 141 145 700 229 800 675 686
200 89 265 191 200 800 241 905 774 784

订货须知：

一、①立式止回阀产品名称与型号②立式止回阀口径③立式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的立式止回阀型号，请按立式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
